KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 2)

PYTANIE NR 1.

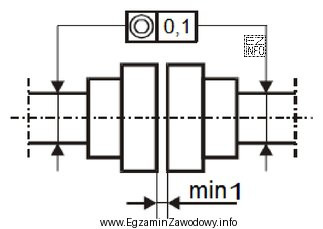

Z przedstawionego na ilustracji połączenia wału silnika elektrycznego z wałem maszyny roboczej wynika, że odchyłka współosiowości wałów może wynosić maksymalnie

A.	0,1 mm, a maksymalna odległość między piastami musi być mniejsza niż 1 mm
B.	1 mm, a odległość między piastami ma być nie mniejsza niż 0,1 mm
C.	0,1 mm, a odległość między piastami ma być nie mniejsza niż 1 mm
D.	1 mm, a maksymalna odległość między piastami musi być mniejsza niż 0,1 mm
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionej ilustracji połączenia wału silnika elektrycznego z wałem maszyny roboczej można odczytać, że maksymalna dopuszczalna odchyłka współosiowości wałów wynosi 0,1 mm, co jest oznaczone na górze ilustracji. Wartość ta wskazuje na wymagany wysoki poziom precyzji podczas montażu połączenia.

Na ilustracji widoczne jest również oznaczenie min 1, które określa, że minimalna odległość między piastami powinna wynosić 1 mm. Ta przestrzeń jest niezbędna do prawidłowego funkcjonowania połączenia i kompensacji ewentualnych przemieszczeń osiowych podczas pracy urządzenia.

Połączenie takie zapewnia odpowiednią elastyczność układu przy zachowaniu wymaganej precyzji współosiowości, co jest kluczowe dla prawidłowej pracy i trwałości połączenia wału silnika z maszyną roboczą.
