W zadaniach typu "odczytaj z przedstawionego profilu" nie wykonuje się zwykle pełnych obliczeń geometrycznych, tylko interpretuje informacje zapisane na rysunku. Długość kołowego łuku poziomego może być podana na profilu wprost (np. jako opis elementu trasy) albo wynikać z danych opisowych, najczęściej jako różnica kilometraży/pikietażu pomiędzy początkiem i końcem łuku.

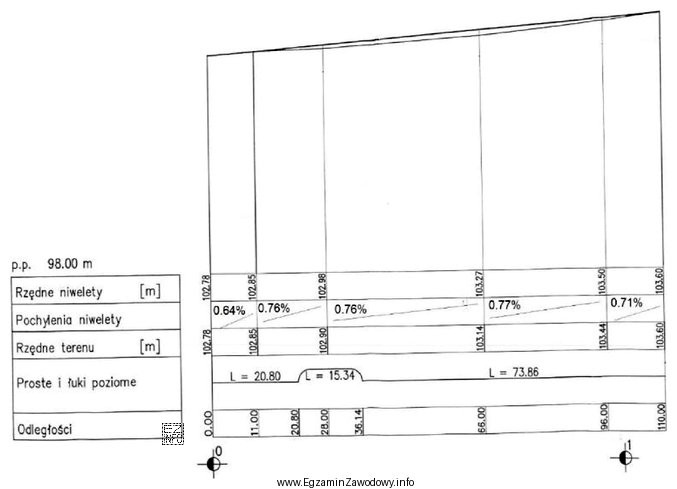

Odpowiedź "15,34 m" jest poprawna, ponieważ odpowiada wartości długości łuku oznaczonej dla wskazanego elementu niwelety/trasy na dołączonym profilu. W praktyce egzaminacyjnej oznacza to, że na rysunku istnieje jednoznaczne miejsce, z którego tę długość należy przepisać (np. pole z parametrami łuku albo odcinek podpisany jako długość łuku).
Pozostałe propozycje są nieprawidłowe, bo nie odpowiadają długości tego konkretnego łuku. Typowe przyczyny wyboru błędnych wartości to:
- przepisanie liczby dotyczącej innego odcinka trasy (np. odcinka prostego lub innego łuku),
- pomylenie długości z innym parametrem (np. promieniem, długością odcinka między punktami charakterystycznymi, długością fragmentu profilu),
- odczyt z niewłaściwej skali lub nieuwzględnienie jednostek.
Na egzaminie warto przyjąć stałą procedurę: (1) zidentyfikuj początek i koniec badanego łuku, (2) sprawdź, czy długość jest podana wprost, (3) jeśli nie, odczytaj kilometraże/pikietaż dla obu punktów i policz różnicę, (4) upewnij się, że wynik ma jednostkę w metrach.
