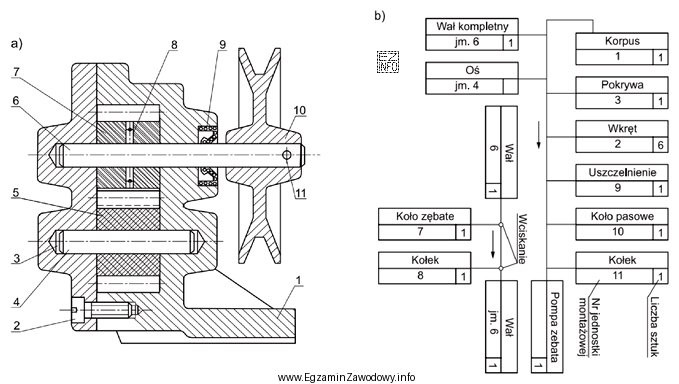

W pytaniu trzeba odczytać informację bezpośrednio z dokumentacji: z rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej. Tego typu rysunki pokazują, jak elementy są ze sobą połączone oraz w jakiej kolejności typowo są składane.
Stwierdzenie "koło zębate montowane jest na kołku przez wciskanie" jest spójne z typowym rozwiązaniem konstrukcyjnym, w którym kołek pełni funkcję ustalającą/przenoszącą moment, a montaż odbywa się przez dociśnięcie elementu do właściwego położenia. W praktyce montaż "przez wciskanie" oznacza, że połączenie uzyskuje się dzięki dopasowaniu wymiarowemu (pasowaniu), a nie przez zastosowanie nakrętki, śruby czy innego łącznika dociskającego.
Pozostałe odpowiedzi są niepoprawne, bo dotyczą innych zależności niż te, które mają wynikać z rysunku:
- "koło pasowe montowane jest przed uszczelnieniem" – w pompie zębatej kluczowy jest węzeł kół zębatych i wałów; informacja o kolejności względem uszczelnienia musi wynikać jednoznacznie z oznaczeń montażowych, a nie z samego faktu istnienia uszczelnienia.
- "do montażu pokrywy potrzebne są 2 wkręty" – liczba wkrętów/śrub wynika z wyszczególnienia elementów złącznych i ich rozmieszczenia; bez jednoznacznego wskazania w dokumentacji nie należy jej upraszczać do "2".
- "pokrywa mocowana jest do korpusu przed montażem wału i osi" – kolejność montażu zwykle wynika ze schematu montażowego; w wielu rozwiązaniach wał/osiowanie i elementy ustalające montuje się przed ostatecznym zamknięciem korpusu pokrywą, aby zapewnić prawidłowe pozycjonowanie i uniknąć uszkodzeń.
Na egzaminie warto: (1) najpierw wskazać, który element jest ustalany (koło zębate), (2) sprawdzić, jak jest ustalany (kołek), a dopiero potem ocenić metodę montażu (wcisk vs. luz vs. docisk śrubą). To ogranicza ryzyko wyboru odpowiedzi "na intuicję".
