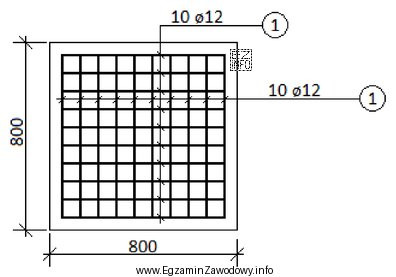

Rzut zbrojenia stopy fundamentowej przedstawia zwykle siatkę prętów w dwóch prostopadłych kierunkach (zbrojenie krzyżowe). Oznaczenia przy liniach odniesienia podają liczbę prętów i ich średnicę, np. zapis "10 ø12" oznacza 10 prętów o średnicy 12 mm w danym kierunku ułożenia.
W tym zadaniu na rysunku widoczne są dwa opisy: jeden dotyczy prętów ułożonych poziomo, drugi prętów ułożonych pionowo. Skoro w obu kierunkach podano "10 ø12", to oznacza to dwa niezależne zestawy po 10 prętów. Aby ustalić ilość stali do przygotowania, trzeba zsumować pręty z obu kierunków:
- kierunek 1: 10 prętów ø12
- kierunek 2: 10 prętów ø12
Razem daje to 20 prętów ø12. To zgodne z praktyką wykonywania zbrojenia stóp, gdzie pręty w dwóch kierunkach współpracują i tworzą siatkę przenoszącą naprężenia w płycie stopy.
Dlaczego pozostałe odpowiedzi są błędne? Odpowiedź "z 10 prętów ø12" pomija jeden z kierunków zbrojenia (typowy błąd przy czytaniu rzutu). Odpowiedzi z prętami ø10 zmieniają średnicę, a więc nie są zgodne z oznaczeniem na rysunku (średnica jest parametrem projektowym i nie można jej "zamienić" bez zmiany projektu). Odpowiedź "z 24 prętów ø10" jest podwójnie nietrafna: błędna średnica i inna liczba niż wynika z rysunku.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy zbrojenie jest podane dla jednego kierunku czy dla dwóch. W siatce krzyżowej sumujesz liczbę prętów w kierunku X i Y, a średnicę odczytujesz dokładnie z opisu (ø10 i ø12 to inny przekrój i inna nośność).
