KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)



PYTANIE NR 3.

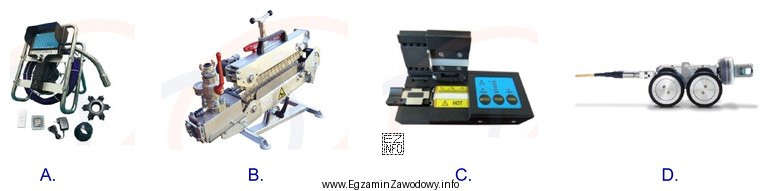

Które z przedstawionych na rysunkach urządzeń służy do wdmuchiwania kabli do mikrokanalizacji?
Ilustracja przedstawia cztery różne urządzenia oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie do wdmuchiwania kabli to wdmuchiwarka (zwykle pneumatyczna), która podaje kabel rolkami i wykorzystuje sprężone powietrze do transportu w mikrorurze. Rozpoznaje się ją po głowicy prowadzącej, mechanizmie podawania oraz przyłączach do powietrza. Dlatego poprawna jest odpowiedź wskazująca takie urządzenie.

Pełne wyjaśnienie:

Wdmuchiwanie kabli do mikrokanalizacji to technologia instalacji kabla (często światłowodowego) w mikrorurach z wykorzystaniem sprężonego powietrza oraz mechanizmu podawania. Kluczowe jest to, że kabel nie jest "ciągnięty" siłą z zewnątrz jak przy klasycznym wciąganiu, tylko jest przesuwany i unoszony strumieniem powietrza w mikrorurze.

Jak rozpoznać urządzenie do wdmuchiwania na rysunku?

  • Powinno mieć głowicę/komorę podawania, do której wprowadza się kabel oraz mikrorurę.
  • Widoczny jest mechanizm podawania (najczęściej rolki dociskowe/napędowe), który przesuwa kabel w sposób kontrolowany.
  • Często widać elementy związane z pneumatyką: króćce, wąż, złącza do sprężonego powietrza, czasem regulację docisku/posuwu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Urządzenia do wciągania/przeciągania (np. wciągarki, piloty, przepychacze) nie mają typowej głowicy wdmuchującej ani mechanizmu rolkowego przystosowanego do współpracy z mikrorurą i sprężonym powietrzem.
  • Narzędzia do obróbki kabli (np. ściągacze izolacji, noże, zaciskarki) służą do przygotowania zakończeń, a nie do wprowadzania kabla na dłuższych odcinkach.
  • Elementy pneumatyczne bez podawania (np. sam osprzęt powietrzny) nie realizują procesu instalacji kabla, jeśli nie ma mechanizmu kontrolowanego posuwu.

Na egzaminie zwracaj uwagę na cechy funkcjonalne: rolki podające + tor prowadzenia mikrorury + elementy pneumatyki. To zestaw charakterystyczny dla wdmuchiwania w mikrokanalizacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest mikrokanalizacja w telekomunikacji?
Mikrokanalizacja to system prowadzenia kabli w mikrorurach (często w pakietach), ułatwiający późniejsze dobudowywanie torów. Zamiast układać od razu duży kabel, instaluje się mikrorury, a następnie wprowadza do nich kable/światłowody odpowiednią metodą (np. wdmuchiwanie).
Jak działa wdmuchiwanie kabla do mikrorury?
Wdmuchiwanie polega na jednoczesnym mechanicznym podawaniu kabla (rolkami) i wykorzystaniu sprężonego powietrza, które zmniejsza tarcie i pomaga transportować kabel w mikrorurze. Metoda jest używana szczególnie przy dłuższych odcinkach mikrokanalizacji.
Jakie elementy ma wdmuchiwarka kabli do mikrokanalizacji?
Typowa wdmuchiwarka ma głowicę do wprowadzenia mikrorury i kabla, rolki napędowe/dociskowe do podawania oraz przyłącze do sprężonego powietrza. Często spotkasz też regulację docisku i prędkości posuwu.
Dlaczego nie należy mylić wdmuchiwania z wciąganiem kabla?
Wciąganie opiera się na sile ciągnięcia (pilot, wciągarka), co może zwiększać ryzyko uszkodzeń przy mikrorurach i długich trasach. Wdmuchiwanie wykorzystuje powietrze i kontrolowany posuw rolkami, dlatego działa inaczej i wymaga innego urządzenia niż typowa wciągarka.
Jak rozpoznać na zdjęciu urządzenie do wdmuchiwania kabli?
Szukaj cech charakterystycznych: głowicy z miejscem na mikrorurę i kabel, mechanizmu rolkowego do podawania oraz elementów pneumatycznych (wąż, szybkozłączki, przyłącze powietrza). Sam kompresor lub sam wąż to zwykle za mało, by mówić o wdmuchiwaniu.
Kiedy stosuje się wdmuchiwanie kabla w mikrokanalizacji?
Stosuje się je, gdy kabel ma być instalowany w mikrorurze na dłuższym odcinku albo gdy zależy na ograniczeniu tarcia i sił działających na kabel. To częste rozwiązanie w sieciach dostępowych, gdzie mikrokanalizacja umożliwia późniejsze łatwe dołożenie kolejnych kabli.
Czy do wdmuchiwania kabla zawsze potrzebna jest sprężarka?
Zwykle tak, ponieważ metoda zakłada użycie sprężonego powietrza. W praktyce wdmuchiwarka jest częścią zestawu: urządzenie podające + źródło powietrza. Jeśli widzisz tylko narzędzie bez elementów pneumatyki, może to być sprzęt do wciągania lub do innego etapu prac.
Jakie błędy najczęściej robi się w pytaniach o wdmuchiwanie kabli?
Najczęściej wybiera się urządzenie "podobne" wizualnie (np. wciągarkę lub pilot), nie sprawdzając, czy ma rolki podające i głowicę do mikrorury. Drugi błąd to kojarzenie wdmuchiwania wyłącznie z kompresorem, mimo że kluczowe jest urządzenie prowadząco-podające.
Jakie są zalety wdmuchiwania kabla do mikrorur?
Zaletą jest mniejsze tarcie i lepsza kontrola sił działających na kabel, co może ograniczać ryzyko uszkodzeń. Dodatkowo metoda bywa efektywna czasowo przy dłuższych odcinkach mikrokanalizacji. W praktyce ułatwia też realizację dobudów w istniejących mikrorurach.
Jak przygotować się do egzaminu z rozpoznawania narzędzi w mikrokanalizacji?
Ucz się po cechach funkcjonalnych: co narzędzie robi (podaje rolkami, wdmuchuje powietrzem, wciąga, tnie, zaciska). Dobrą metodą jest porównywanie zdjęć: wdmuchiwarka vs wciągarka vs narzędzia do obróbki końcówek. Na egzaminie szukaj głowicy i rolek.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Urządzenie do wdmuchiwania kabli to wdmuchiwarka (zwykle pneumatyczna), która podaje kabel rolkami i wykorzystuje sprężone powietrze do transportu w mikrorurze."

Materiały:

  • Materiały dydaktyczne o technologiach mikrokanalizacji i instalacji kabli metodą wdmuchiwania
  • Instrukcje producentów zestawów do wdmuchiwania kabli (głowica, rolki, ustawienia docisku) – do nauki rozpoznawania elementów
  • Notatki/rysunki własne: schemat zestawu do wdmuchiwania z podpisanymi elementami
