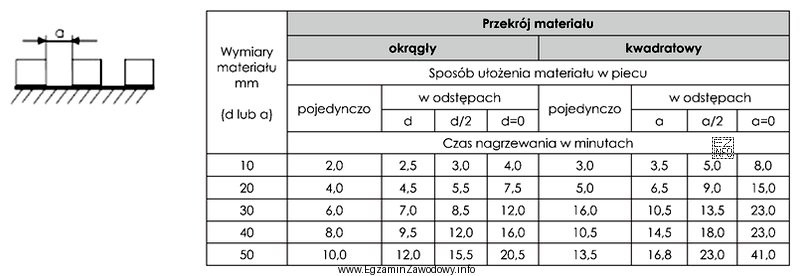

W zadaniu sprawdzana jest umiejętność korzystania z tabel technologicznych nagrzewania wsadu w kuźni. W praktyce czas potrzebny do uzyskania właściwej temperatury przeróbki plastycznej zależy m.in. od:
- przekroju wsadu (tu: pręty kwadratowe),
- sposobu ułożenia w piecu (układ z rysunku wpływa na opływ gorących gazów i wymianę ciepła),
- odstępów między elementami wsadu (tu: a = 30 mm),
- warunków pieca i przyjętych założeń tabeli (np. typ pieca, warunki nagrzewania).
Dlatego w tym typie pytania nie wykonuje się obliczeń – należy zidentyfikować właściwy wariant ułożenia przedstawiony na rysunku, następnie w tabeli znaleźć kolumnę/wiersz odpowiadający odstępowi a = 30 mm i odczytać przypisany czas. Odpowiedź "10,5 minuty" jest poprawna, bo odpowiada temu konkretnemu odczytowi.
Dlaczego pozostałe odpowiedzi są niepoprawne? Wartości "6 minut", "12 minut" i "14,5 minuty" są typowymi dystraktorami: mogą pasować do innych odstępów między prętami, innego sposobu ułożenia wsadu albo innego wariantu tabeli (np. innego przekroju czy innej organizacji wsadu). Na egzaminie najczęstszy błąd polega na odczycie z niewłaściwej rubryki lub zignorowaniu warunku ułożenia z rysunku.
Wskazówka egzaminacyjna: przed odczytem zaznacz sobie (w myślach) dwa warunki – układ z rysunku i a = 30 mm – i dopiero potem szukaj właściwego pola w tabeli. To ogranicza pomyłki "o jedną kolumnę/wiersz".
