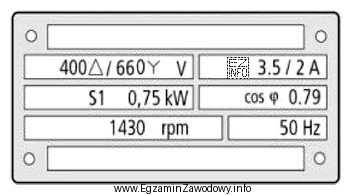

Tabliczka znamionowa silnika zawiera najważniejsze parametry pracy, m.in. napięcie, częstotliwość oraz prąd dla określonych warunków zasilania i sposobu połączenia uzwojeń. W pytaniu kluczowe są dwa elementy: (1) poszukiwana wielkość to natężenie prądu, więc poprawna odpowiedź musi mieć jednostkę A; (2) należy odczytać wartość dla połączenia w trójkąt (Δ).
Odpowiedź "3,5 A" jest poprawna, ponieważ jest to wartość prądu (w amperach) przypisana na tabliczce do pracy przy połączeniu Δ. W praktyce na tabliczce często występują dwie wartości prądu (dla Y i dla Δ) – wybiera się tę, która odpowiada rzeczywistemu połączeniu uzwojeń i napięciu zasilania.
- Odpowiedź "400 V" jest błędna, bo dotyczy napięcia, a pytanie dotyczy natężenia prądu. To typowa pułapka: wartości napięcia i prądu są obok siebie na tabliczce, ale mają inne jednostki.
- Odpowiedź "50 Hz" jest błędna, bo dotyczy częstotliwości sieci zasilającej, a nie prądu. Częstotliwość bywa stała (np. 50 Hz), przez co bywa wybierana "automatycznie" bez analizy.
- Odpowiedź "2 A" jest błędna, ponieważ (zgodnie z danymi z tabliczki/ilustracji użytej w zadaniu) nie odpowiada maksymalnemu prądowi pobieranemu przy połączeniu Δ. Często jest to wartość dla innego wariantu pracy (np. innego połączenia) lub po prostu inny parametr.
Wskazówka egzaminacyjna: najpierw sprawdź jednostkę (A/V/Hz), potem dopasuj wartość do warunku Δ. To minimalizuje ryzyko pomyłki wynikającej z podobnego układu danych na tabliczce znamionowej.
