Okablowanie UTP (skrętka nieekranowana) jest pasywnym medium transmisyjnym w sieciach Ethernet. Aby potwierdzić, że przewód został wykonany poprawnie i będzie działał, stosuje się tester okablowania LAN. Taki tester w praktyce weryfikuje przede wszystkim:
- ciągłość żył (czy nie ma przerwy),
- zwarcia między żyłami,
- mapę połączeń (czy żyły są w poprawnej kolejności i nie doszło do zamiany),
- czasem także podstawowe parametry sygnału (zależnie od klasy urządzenia).
Dlatego poprawna jest odpowiedź odpowiadająca urządzeniu będącemu testerem okablowania (często ma dwa elementy: jednostkę główną i zdalną, z gniazdami 8P8C/RJ45).

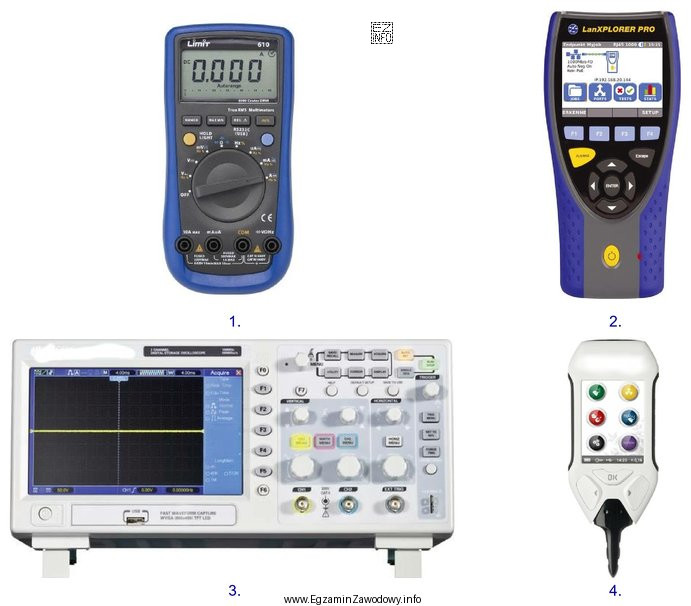

Pozostałe odpowiedzi oznaczone innymi numerami odnoszą się do urządzeń przedstawionych na ilustracji, które nie służą bezpośrednio do testowania toru miedzianego UTP. Typowe pomyłki polegają na wybieraniu urządzeń aktywnych sieci (które realizują transmisję i przełączanie), albo narzędzi montażowych (które służą do zaciskania/obróbki), zamiast narzędzia diagnostycznego. W zadaniach egzaminacyjnych kluczowe jest powiązanie funkcji z nazwą: testowanie kabla UTP wykonuje tester kabli, a nie elementy infrastruktury aktywnej.
Wskazówka egzaminacyjna: jeżeli pytanie brzmi o testowanie okablowania, szukaj urządzeń opisanych jako tester/analizator okablowania, z funkcjami typu wiremap i wykrywaniem zwarć/przerw.
