KWALIFIKACJA ELE10 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

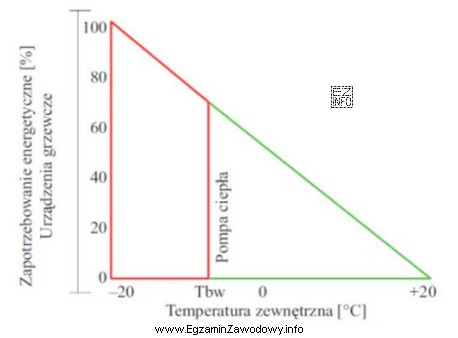

Wykres przedstawia zależność zapotrzebowania na energię grzewczą od temperatury zewnętrznej dla dwóch źródeł ciepła: pompy ciepła i dodatkowego urządzenia grzewczego. Linia czerwona wskazuje na zapotrzebowanie pokrywane przez dodatkowe urządzenie grzewcze, które jest wykorzystywane, gdy temperatura zewnętrzna spada poniżej pewnego poziomu (Tbw). Linia zielona reprezentuje pompę ciepła, która pokrywa zapotrzebowanie w wyższych temperaturach. System biwalentny oznacza, że instalacja grzewcza wykorzystuje dwa źródła ciepła do pokrycia zapotrzebowania na ogrzewanie.
