Oględziny napędu mechatronicznego to przede wszystkim kontrola wzrokowa i ocena stanu elementów bez wykonywania złożonych pomiarów. W napędzie, w którym elementem wykonawczym jest silnik komutatorowy, zakres oględzin obejmuje zarówno obszar elektryczny, jak i mechaniczny, ale z naciskiem na elementy typowe dla tej konstrukcji.
Do czynności charakterystycznych dla silnika komutatorowego należą m.in. sprawdzenie, czy nie widać nadmiernego zużycia lub uszkodzeń szczotek (pęknięcia, skrócenie, nierównomierne zużycie) oraz ocena stanu komutatora (zabrudzenia, nadpalenia, nierówności). Równie ważne jest obejrzenie połączeń elektrycznych (luźne złącza, ślady przegrzania, uszkodzona izolacja) oraz elementów mechanicznych napędu, np. łożysk i mocowań (ślady tarcia, luzów, nieszczelności).

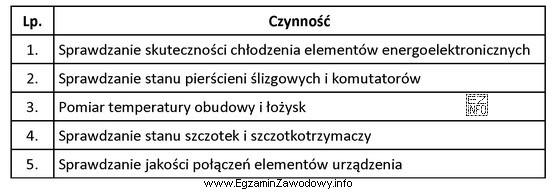

Dlatego poprawna odpowiedź musi obejmować czynności, które łącznie pokrywają te kluczowe obszary oględzin dla silnika komutatorowego. Zestawy niepoprawne są typowo błędne z jednego z dwóch powodów:
- pomijają elementy specyficzne (np. szczotki/komutator), przez co kontrola nie wykryje najczęstszych problemów tej konstrukcji,
- zawierają czynności wykraczające poza oględziny (np. działania wymagające pomiarów lub regulacji), co miesza etapy przeglądu i nie odpowiada definicji oględzin.
Na egzaminie warto zapamiętać zasadę: w silniku komutatorowym w oględzinach prawie zawsze pojawiają się szczotki i komutator, a obok nich podstawowa ocena przewodów, złączy oraz stanu mechanicznego zespołu napędowego.
