KWALIFIKACJA INF6 - CZERWIEC 2022

PYTANIE NR 24.

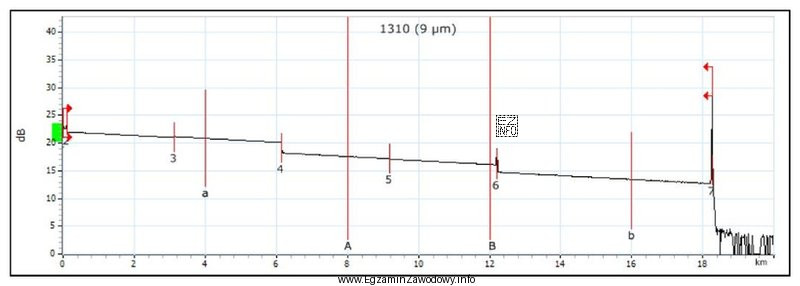

Które z wymienionych zdarzeń oznaczono cyfrą 6 na fragmencie reflektogramu pomiaru wykonanego reflektometrem optycznym?
Ilustracja przedstawia reflektogram, czyli wykres uzyskany z pomiaru reflektometrem optycznym, używanym w telekomunikacji do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na reflektogramie OTDR połączenie rozłączne (złącze) zwykle daje wyraźne zdarzenie refleksyjne: pik odbicia oraz skok tłumienia w tym miejscu. "Połączenie nierozłączne" (spaw) jest na ogół nierefleksyjne lub słabo refleksyjne, a "koniec światłowodu" to silny pik i koniec śladu. Strefa martwa dotyczy obszaru po silnym zdarzeniu.

Pełne wyjaśnienie:

Reflektometr optyczny (OTDR) przedstawia w funkcji odległości poziom sygnału wstecznie rozproszonego oraz reakcję toru na lokalne nieciągłości. Kluczowe jest rozróżnienie zdarzeń refleksyjnych (z wyraźnym pikiem odbicia) i nierefleksyjnych (bez piku lub z pikiem bardzo małym).

Odpowiedź "Połączenie rozłączne." jest poprawna, ponieważ typowe złącze światłowodowe (np. para złącz w adapterze) w OTDR daje zwykle zauważalny pik refleksyjny wynikający z niedopasowania współczynników załamania i jakości styku czołowego. Dodatkowo w miejscu złącza może pojawić się skok tłumienia (mały "schodek" w dół) odpowiadający stracie wtrąceniowej.

Pozostałe odpowiedzi opisują inne charakterystyczne sytuacje:

  • "Koniec światłowodu." – zwykle objawia się bardzo silnym pikiem odbicia oraz zakończeniem śladu (po nim pojawia się szum/zanik informacji o dalszej odległości). To zdarzenie jest na końcu badanego toru, a nie jako typowe zdarzenie pośrednie.
  • "Strefę martwą." – nie jest "zdarzeniem" połączeniowym, tylko obszarem, w którym OTDR nie potrafi poprawnie rozdzielić kolejnych zdarzeń po silnym odbiciu. Strefa martwa jest skutkiem nasycenia detektora i czasu wygaszania po impulsie/odbiciu.
  • "Połączenie nierozłączne." – czyli spaw. Spaw jest zazwyczaj zdarzeniem głównie tłumiennym (schodek), a nie odbiciowym; w dobrze wykonanym spawie reflektancja jest znikoma w porównaniu do złącza.

W praktyce, aby rozpoznać złącze rozłączne na reflektogramie, warto szukać połączenia dwóch cech: piku odbiciowego oraz (często) jednoczesnej straty. Na egzaminie pomaga też zasada: złącze odbija, spaw głównie tłumi, a koniec włókna "zamyka" ślad pomiaru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram OTDR to wykres sygnału w funkcji odległości wzdłuż włókna. Pokazuje poziom rozproszenia wstecznego oraz lokalne zdarzenia (np. złącza, spawy, zgięcia, koniec toru). Dzięki temu można ocenić straty i zlokalizować miejsca problemów w łączu.
Połączenie rozłączne (złącze) zwykle daje zdarzenie refleksyjne: widoczny pik odbicia oraz często niewielki skok tłumienia w tym punkcie. W porównaniu do spawu pik odbiciowy jest na ogół wyraźniejszy, bo złącze ma większą reflektancję.
Złącze częściej powoduje pik odbicia (zdarzenie refleksyjne) oraz stratę wtrąceniową. Spaw (połączenie nierozłączne) jest zwykle zdarzeniem głównie tłumiennym – widoczny jest "schodek" w dół, a odbicie jest małe lub praktycznie niewidoczne przy dobrym wykonaniu.
Koniec włókna to duże niedopasowanie ośrodka (szkło–powietrze lub szkło–zakończenie), więc powstaje silne odbicie Fresnela. Na reflektogramie widać wtedy duży pik, a za nim zwykle brak dalszego użytecznego śladu (pojawia się szum zamiast informacji o kolejnych odcinkach).
Strefa martwa to odcinek po silnym zdarzeniu (np. dużym odbiciu), gdzie OTDR chwilowo nie potrafi rozróżnić kolejnych zdarzeń ani poprawnie zmierzyć ich parametrów. Wynika to z nasycenia toru odbiorczego i czasu potrzebnego na powrót do normalnego poziomu detekcji.
Częste pomyłki to traktowanie każdego piku jako końca włókna, mylenie spawu ze złączem (brak analizy refleksyjności), ignorowanie stref martwych oraz wyciąganie wniosków z jednego przebiegu bez dobrania właściwej szerokości impulsu i zakresu dynamicznego.
Najczęściej tak, ale wielkość piku zależy od typu złącza, czystości czoła, jakości polerowania i dopasowania. Złącza o lepszej reflektancji mogą dawać mniejsze piki, jednak nadal są zwykle bardziej refleksyjne niż dobrze wykonane spawy.
Szerokość impulsu wpływa na rozdzielczość i zasięg: szerszy impuls zwiększa zasięg, ale pogarsza rozdzielczość i wydłuża strefy martwe. Uśrednianie i czas pomiaru poprawiają czytelność śladu. Zbyt agresywne ustawienia mogą "zlać" dwa zdarzenia w jedno.
OTDR wykorzystuje się przy odbiorach i awariach: do lokalizacji uszkodzeń kabla, oceny jakości spawów i złączy w mufach/przełącznicach oraz do potwierdzenia długości i strat na trasie. To szczególnie ważne w odcinkach z wieloma połączeniami i dostępem terenowym.
Warto przećwiczyć rozpoznawanie zdarzeń na przykładowych reflektogramach: złącze, spaw, makrozgięcie, koniec włókna i strefa martwa. Pomaga też zapamiętać regułę "złącze odbija, spaw tłumi" oraz łączyć kształt zdarzenia z jego fizyczną przyczyną w torze.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Eksperci podkreślają: "Na reflektogramie OTDR połączenie rozłączne (złącze) zwykle daje wyraźne zdarzenie refleksyjne: pik odbicia oraz skok tłumienia w tym miejscu."

Źródła:

  • ITU-T Recommendation G.650.1: Definitions and test methods for linear, passive and active fibre optic subsystems
  • IEC 61746: Fibre optic interconnecting devices and passive components — Test procedures — Part 1-1: Fibre optic test procedures — Optical time-domain reflectometry (OTDR)

Materiały:

  • Instrukcje i poradniki producentów OTDR dotyczące interpretacji reflektogramów (materiały szkoleniowe do urządzeń)
  • Dokumentacja szkoleniowa z pomiarów światłowodowych: zdarzenia refleksyjne/nierefleksyjne, strefy martwe
  • Ćwiczenia praktyczne: porównywanie śladów OTDR dla złączy UPC/APC, spawów i zakończeń toru
