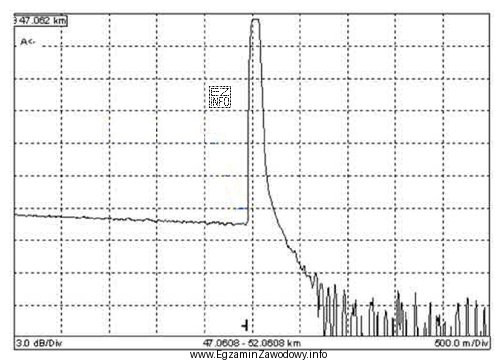

W pomiarze reflektometrycznym OTDR na wykresie obserwuje się przebieg mocy sygnału w funkcji odległości. Na tym "śladzie" pojawiają się zdarzenia związane z elementami toru: spawami, złączami oraz zakończeniem włókna.
Odpowiedź "Zakończenie światłowodu" jest właściwa, gdy widoczne zdarzenie odpowiada końcowi toru: typowo pojawia się wyraźna zmiana (często silny refleks) i co kluczowe — za tym punktem nie występuje już dalszy, opadający odcinek przebiegu, bo nie ma kolejnego fragmentu włókna, który mógłby generować rozproszenie wsteczne.
Dlaczego pozostałe propozycje nie pasują do typowego obrazu końca toru:
- "Złączka." Złącze (połączenie rozłączne) zwykle jest zdarzeniem refleksyjnym i może generować pik, ale po poprawnie wykonanym złączu w torze zazwyczaj widać dalszą część śladu (kolejny odcinek włókna) aż do następnych zdarzeń lub końca.
- "Początek światłowodu." Początek toru jest związany z wtryskiem impulsu i tzw. strefą martwą OTDR; interpretacja początku jest specyficzna i zwykle nie opisuje się go jako "zdarzenia" w tym samym sensie co spaw, złączka czy koniec włókna w środku analizowanego odcinka.
- "Spaw." Spaw to najczęściej zdarzenie nierefleksyjne: objawia się skokiem strat (zmiana poziomu) bez wyraźnego, wysokiego piku odbiciowego. Po spawie nadal powinien być widoczny dalszy przebieg odpowiadający kolejnemu odcinkowi włókna.
Wskazówka egzaminacyjna: przy rozpoznawaniu końca światłowodu zwracaj uwagę nie tylko na sam pik/zmianę, ale też na to, czy po zdarzeniu widać dalszy fragment linii bazowej. Brak dalszego śladu jest jedną z najważniejszych przesłanek końca toru.
