KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

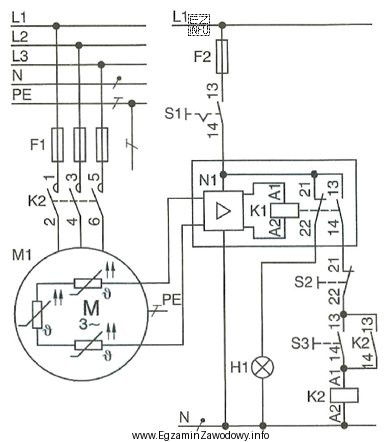

Na schemacie widoczny jest symbol termistora połączony z przekaźnikiem A1, który jest częścią układu zabezpieczającego silnik M przed przegrzaniem. Termistor jest czujnikiem temperatury, który zmienia swoją rezystancję w zależności od temperatury. Wzrost temperatury powoduje zmianę rezystancji termistora, co jest wykrywane przez przekaźnik A1, prowadząc do odłączenia zasilania silnika w przypadku przekroczenia dopuszczalnej temperatury pracy.
