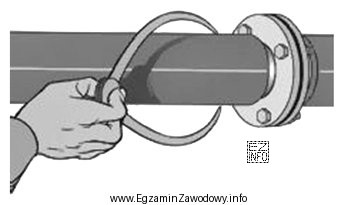

W pytaniu trzeba rozpoznać, jaki przyrząd pomiarowy pokazano na rysunku podczas sprawdzania średnicy zaizolowanego rurociągu. W praktyce monter izolacji przemysłowych kontroluje średnicę zewnętrzną po wykonaniu warstwy izolacji, aby poprawnie dobrać i dopasować płaszcz ochronny z blachy, obejmy, opaski oraz elementy konstrukcji nośnej.
Średnicomierz jest przeznaczony do kontroli średnic (zwłaszcza większych) poprzez objęcie badanego elementu ramionami/szczękami dostosowanymi do pomiaru średnicy. Taki sposób użycia dobrze pasuje do sytuacji, gdy mierzony jest rurociąg już z izolacją, czyli o większym gabarycie niż sama rura.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Suwmiarka jest narzędziem uniwersalnym, ale typowo służy do pomiarów długości, średnic i głębokości na mniejszych elementach oraz w miejscach, gdzie da się wygodnie oprzeć szczęki o powierzchnię odniesienia. Przy dużych średnicach i na miększej/zaokrąglonej izolacji może być mniej praktyczna, a rysunek wskazuje inny typ przyrządu.
- Środkownik służy do wyznaczania środka (np. na przekroju, w trasowaniu) lub do czynności związanych z osiowaniem/trasowaniem, a nie do bezpośredniego pomiaru średnicy zewnętrznej izolacji.
- Cyrkiel kojarzy się z rysowaniem okręgów i przenoszeniem odległości, ale nie jest standardowym przyrządem kontrolno-pomiarowym do weryfikacji średnicy zaizolowanego rurociągu w warunkach montażowych.
Wskazówka egzaminacyjna: jeżeli w zadaniu pojawia się pomiar średnicy dużego elementu (rury, otuliny, płaszcza) i na rysunku widać przyrząd obejmujący obwód, najczęściej chodzi o średnicomierz, a nie o typowe przyrządy traserskie.
