Magnetyczny czujnik zbliżeniowy to element wykrywający obecność magnesu lub zmianę pola magnetycznego w swojej strefie działania (np. w aplikacjach detekcji położenia tłoka siłownika, drzwi osłonowych, pozycji elementu wykonawczego). Na schematach taki czujnik przedstawia się określonym symbolem graficznym.

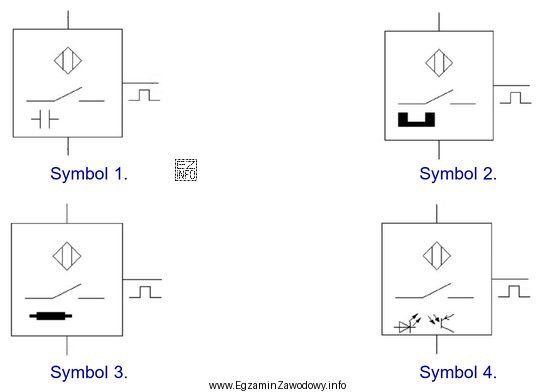

W tym zadaniu poprawna jest odpowiedź "Symbolu 2", ponieważ właśnie ten znak na ilustracji odpowiada oznaczeniu magnetycznego czujnika zbliżeniowego (czyli czujnika reagującego na pole magnetyczne, a nie na metal, światło czy nacisk mechaniczny).
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ wskazują symbole, które na ilustracji nie oznaczają magnetycznego czujnika zbliżeniowego. W typowych zestawach symboli egzaminacyjnych pozostałe znaki odnoszą się do innych urządzeń lub innych zasad detekcji (np. czujników działających na innej zasadzie lub elementów wykonawczych). Z tego powodu nie spełniają wymagań pytania.
Wskazówka egzaminacyjna: gdy pytanie dotyczy symbolu na schemacie, warto sprawdzać cechy odróżniające dany typ czujnika (rodzaj oddziaływania, sposób przedstawienia elementu pomiarowego, ewentualne oznaczenia w legendzie) i nie sugerować się wyłącznie ogólnym kształtem znaku.
