Zabezpieczenie przed przepięciami (ochrona przeciwprzepięciowa) w torach telekomunikacyjnych i przy urządzeniach abonenckich ma za zadanie zmniejszyć amplitudę przepięcia docierającego do chronionego urządzenia oraz odprowadzić energię do ziemi (uziemienia) lub do wspólnego punktu odniesienia potencjałów.

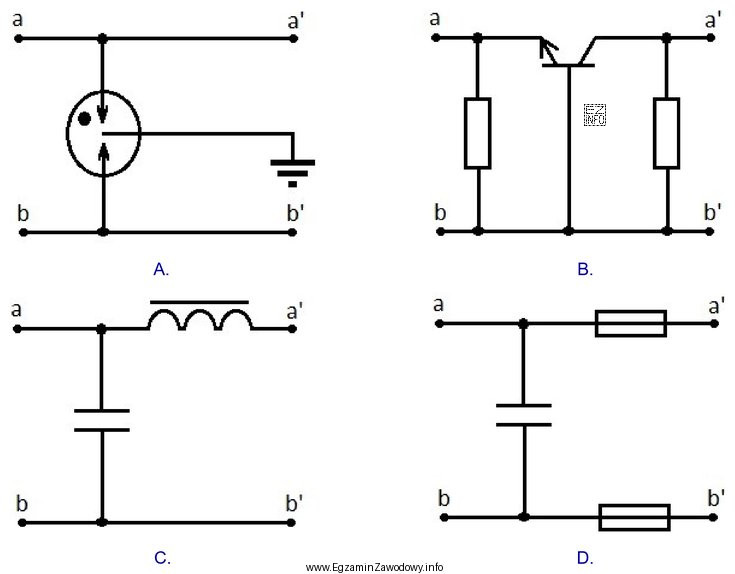

Na schematach technicznych element ochrony przeciwprzepięciowej zwykle można rozpoznać po tym, że:
- jest wpięty równolegle do chronionej linii (między żyłą/żyły a masę/ziemię),
- wskazuje na "zrzut" energii do uziemienia (symbol masy/ziemi w pobliżu),
- jego funkcja nie polega na normalnej pracy sygnałowej, tylko na zadziałaniu w stanie zakłóceniowym (przepięcie).
W praktyce telekomunikacyjnej spotyka się różne realizacje ochrony, np. elementy działające jak "zawór" dla zbyt wysokiego napięcia (iskierniki/warystory/układy ochronne) oraz rozwiązania hybrydowe w ochronnikach linii. Niezależnie od technologii, wspólną cechą jest ograniczanie napięcia i zapewnienie drogi do odprowadzenia ładunku.
Dlaczego pozostałe odpowiedzi bywają mylone z ochroną przeciwprzepięciową?
- Elementy zabezpieczeń nadprądowych (np. bezpieczniki) kojarzą się z "ochroną", ale reagują głównie na prąd przeciążeniowy/zwarciowy, a nie na krótkie impulsy przepięciowe.
- Elementy filtrujące (kondensatory/cewki) mogą tłumić zakłócenia, ale nie są typowym środkiem do bezpiecznego odprowadzenia energii dużego impulsu przepięcia.
- Samo uziemienie lub połączenie ekranu z masą jest ważne, lecz nie stanowi jeszcze kompletnego ogranicznika; ochrona przeciwprzepięciowa wymaga elementu, który ograniczy napięcie podczas impulsu.
Wskazówka egzaminacyjna: szukaj na schemacie elementu połączonego z symbolem ziemi/masy, którego rola jest "awaryjna" (działa przy przekroczeniu progu). Taki sposób włączenia najczęściej identyfikuje zabezpieczenie przeciwprzepięciowe.
