KWALIFIKACJA INF1 - STYCZEŃ 2023 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

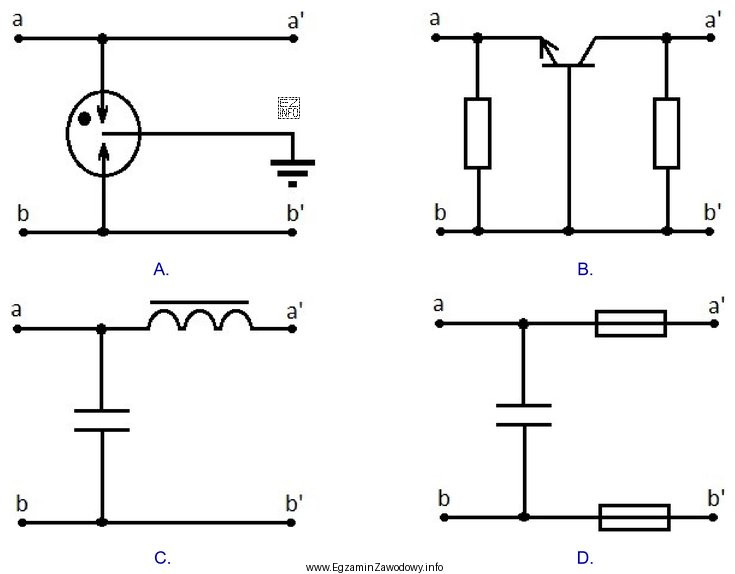

Schemat przedstawiony w odpowiedzi A zawiera warystor (symbol przypominający diodę z dwoma strzałkami) podłączony równolegle do obwodu, co jest typowym rozwiązaniem stosowanym do ochrony przed przepięciami. Warystor działa jako zabezpieczenie, ponieważ przy normalnym napięciu ma wysoką rezystancję, a przy przepięciu jego rezystancja gwałtownie spada, co pozwala na odprowadzenie nadmiaru energii do ziemi. Pozostałe schematy (B, C, D) przedstawiają inne układy, które nie są typowymi zabezpieczeniami przed przepięciami.
