KWALIFIKACJA ELM5 - STYCZEŃ 2017

PYTANIE NR 39.
Zachowanie odpowiedniej polaryzacji w trakcie montażu elementów na płytce drukowanej wymaga element elektroniczny pokazany na rysunku

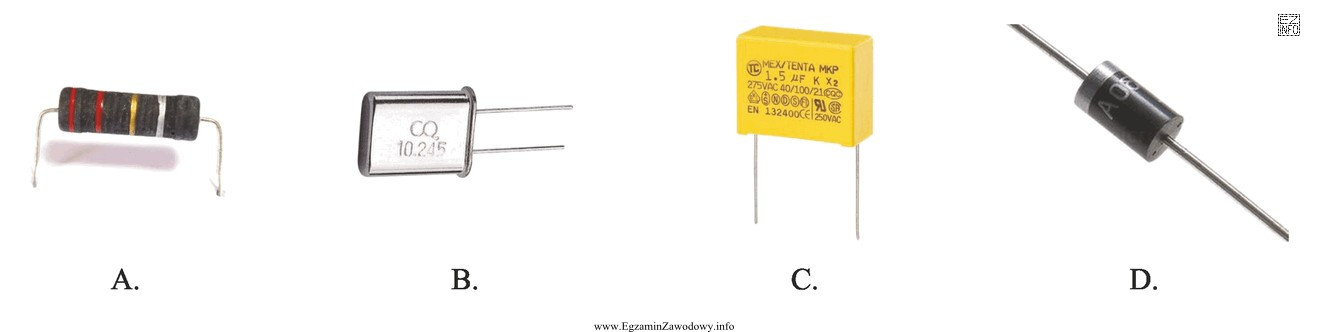

Ilustracja przedstawia cztery elementy elektroniczne ułożone w rzędzie, podpisane literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "D", ponieważ element D jest diodą, czyli elementem biegunowym wymagającym zachowania polaryzacji podczas montażu na PCB.
Pasek na obudowie oznacza katodę; odwrócenie diody może uniemożliwić działanie układu (np. prostownika lub zabezpieczenia).

Pełne wyjaśnienie:

Elementy, które wymagają zachowania polaryzacji podczas montażu na płytce drukowanej, to przede wszystkim elementy biegunowe, czyli takie, w których wyprowadzenia nie są zamienne. Klasycznym przykładem jest dioda – przewodzi prąd zasadniczo w jednym kierunku (od anody do katody), a w kierunku przeciwnym blokuje przepływ prądu w typowych warunkach pracy.

Odpowiedź "D" jest poprawna, ponieważ przedstawiony element ma postać czarnego, cylindrycznego korpusu z wyprowadzeniami po obu stronach oraz wyraźny pasek na jednym końcu. Taki pasek jest standardowym oznaczeniem katody diody przewlekanej. W praktyce montażowej oznacza to, że katoda musi trafić w odpowiednie pole lutownicze na PCB (zwykle zgodnie z nadrukiem na laminacie oraz schematem ideowym).

Pozostałe elementy z rysunku nie wymagają zachowania polaryzacji w taki sposób:

  • "A" wygląda jak rezystor z kolorowymi paskami. Rezystor osiowy nie ma biegunowości – można go wlutować w dowolnym kierunku (paski służą do kodu wartości/tolerancji, nie do oznaczania anody/katody).
  • "B" przypomina element częstotliwościowy (np. rezonator/kwarc) lub inny element dwu-/wielowyprowadzeniowy z nadrukiem wartości. Tego typu elementy w typowych zastosowaniach nie są elementami "biegunowymi" jak diody w sensie anoda/katoda.
  • "C" to kondensator foliowy (oznaczenia typu MKP, wartość w µF, napięcie VAC). Kondensatory foliowe do pracy z AC zwykle nie są spolaryzowane jak elektrolityczne, więc nie mają wymagania polaryzacji podczas montażu.

Wskazówka egzaminacyjna: jeśli widzisz na cylindrycznym elemencie pojedynczy pasek przy jednym końcu, bardzo często oznacza on stronę katody diody. Warto też pamiętać, że na PCB katoda bywa oznaczona kreską na symbolu diody lub specjalnym znakiem na nadruku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Element spolaryzowany (biegunowy) ma wyprowadzenia, których nie wolno zamieniać miejscami, bo zmienia to działanie układu albo uszkadza element. Typowe przykłady to diody, LED oraz kondensatory elektrolityczne. Na PCB trzeba wtedy dopasować "plus/minus" lub "anoda/katoda".
W diodach osiowych bardzo często katoda jest oznaczona paskiem (jasnym lub srebrnym) na jednym końcu korpusu. Ten pasek odpowiada kresce w symbolu diody na schemacie. Przy montażu porównaj pasek z oznaczeniem na nadruku PCB.
Dioda przewodzi głównie w jednym kierunku. Gdy wlutujesz ją odwrotnie, układ może w ogóle nie działać (np. prostownik nie poda właściwego napięcia) albo dioda może zostać przeciążona prądem w nieprzewidzianym trybie pracy. Skutkiem bywa przegrzanie i uszkodzenie.
Nie. Rezystor osiowy jest elementem niepolaryzowanym, więc kierunek wlutowania nie wpływa na jego działanie. Kolorowe paski na rezystorze służą do oznaczenia wartości i tolerancji, a nie do wskazania anody/katody. Wyjątkiem są specjalne rezystory z dodatkowymi funkcjami, rzadkie w praktyce.
Zwykle nie. Kondensatory foliowe (np. MKP) w typowych zastosowaniach są niepolaryzowane i mogą pracować z napięciem przemiennym, więc nie mają oznaczeń "+" i "-" jak elektrolity. Polaryzację spotyka się głównie w kondensatorach elektrolitycznych i tantalowych.
Najczęściej pojawiają się: diody (w tym LED), kondensatory elektrolityczne, czasem tranzystory (mają określone wyprowadzenia), mostki prostownicze i układy scalone (pin 1). W zadaniach obrazkowych szukaj pasków, ścięć, kropek lub znaków "+/-".
Ustaw tryb "test diody". Przy poprawnym podłączeniu końcówek miernik pokaże spadek napięcia (np. około kilkuset mV dla diody krzemowej), a przy odwrotnym podłączeniu zwykle brak przewodzenia. To szybki sposób na identyfikację anody i katody w serwisie.
Na nadruku (silkscreen) często jest symbol diody z kreską po stronie katody albo specjalne oznaczenie pola lutowniczego. W dokumentacji montażowej (PCB layout, BOM) również znajdziesz orientację. Zawsze porównuj pasek na diodzie z tym oznaczeniem.
Nie zawsze, ale bardzo często. Pasek na cylindrycznym elemencie osiowym jest typowy dla diod, jednak zdarzają się inne komponenty z nadrukami. Dlatego warto łączyć cechy: kształt osiowy, jeden wyraźny pasek przy końcu oraz kontekst zastosowania na płytce i oznaczenia w projekcie.
Najczęstsze to: odwrócenie diody (pasek po złej stronie), odwrotne wlutowanie LED, pomylenie "+/-" kondensatora elektrolitycznego oraz zignorowanie oznaczenia pinu 1 w układach scalonych. Pomaga zasada: zawsze sprawdź oznaczenie na elemencie i na PCB przed lutowaniem.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • All About Circuits, "Diodes" (podstawy działania i biegunowości diod) - https://www.allaboutcircuits.com/textbook/semiconductors/chpt-3/diodes/ - accessed 2026-04-01
  • SparkFun Learn, "Diodes" (wprowadzenie, kierunkowość, oznaczenia) - https://learn.sparkfun.com/tutorials/diodes/all - accessed 2026-04-01
  • Vishay (przykładowy datasheet diody prostowniczej serii 1N400x – informacje o wyprowadzeniach i oznaczeniach obudowy), dokument producenta dostępny publicznie: https://www.vishay.com/docs/88503/1n4001.pdf - accessed 2026-04-01

Materiały:

  • Podręcznik/poradnik z podstaw elektroniki obejmujący elementy bierne i półprzewodnikowe (rozdział o diodach)
  • Karty katalogowe (datasheet) popularnych diod prostowniczych – sekcje o oznaczeniach wyprowadzeń i obudowie
  • Materiały dydaktyczne o montażu przewlekanym THT i oznaczeniach polaryzacji na PCB
