Pomiar rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego służy do oceny, czy izolacja przewodów uzwojeń nie uległa zawilgoceniu, zabrudzeniu lub degradacji cieplnej i mechanicznej. W praktyce wyniki porównuje się między fazami: uzwojenia o zbliżonym stanie technicznym powinny dawać wyniki porównywalne (bez wyraźnego "odstającego" pomiaru).

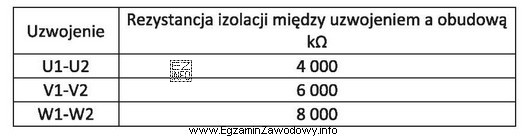

Jeżeli w tabeli wyników jedna para zacisków (np. U1–U2) ma zauważalnie gorszą rezystancję izolacji niż pozostałe (czyli jest najniższa albo spada poniżej przyjętego kryterium oceny), to wskazuje to na pogorszenie izolacji właśnie tego uzwojenia. Taka nierównomierność jest ważną wskazówką diagnostyczną: uszkodzenie izolacji często dotyczy jednej fazy (lokalna wada), a nie wszystkich jednocześnie.
Dlatego odpowiedź "uzwojenia U1–U2" jest właściwa wtedy, gdy to właśnie dla U1–U2 w zestawieniu pomiarowym występuje najgorszy (najbardziej niekorzystny) wynik.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "uzwojenia V1–V2" – byłoby poprawne tylko wtedy, gdyby to V1–V2 miało najniższą/odstającą rezystancję izolacji; przy innym wskazaniu tabeli jest to wybór "na ślepo".
- "uzwojeń U1–U2 i V1–V2" – sugeruje awarię dwóch uzwojeń naraz; bez jednoznacznej przesłanki w danych (dwa równie złe wyniki) jest to nadinterpretacja i częsty błąd polegający na "zabezpieczającym" wskazywaniu większej liczby elementów.
- "uzwojeń U1–U2 i W1–W2" – analogicznie wymagałoby, aby dwa uzwojenia miały porównywalnie najgorsze wyniki; jeśli w tabeli wyróżnia się tylko jedno uzwojenie, taka odpowiedź jest niezgodna z danymi.
Na egzaminie warto pamiętać o prostej strategii: najpierw ustalić, co dokładnie jest porównywane (te same warunki pomiaru), a następnie wskazać uzwojenie z wynikiem odstającym od reszty. To ogranicza pomyłki wynikające z mylenia oznaczeń U/V/W.
