W rozdzielnicach i szafach sterowniczych bardzo często stosuje się montaż urządzeń modułowych na szynie montażowej. Taki sposób instalacji pozwala szybko dodawać, wymieniać i serwisować elementy bez wiercenia otworów w płycie.
W tym standardzie urządzenie ma z tyłu profilowany uchwyt oraz sprężynujący zatrzask. Montaż polega na przyłożeniu urządzenia do szyny pod kątem, dociśnięciu i zatrzaśnięciu (charakterystyczne "kliknięcie"). Demontaż zwykle wymaga odchylenia zatrzasku, często z użyciem śrubokręta, aby zwolnić zaczep.

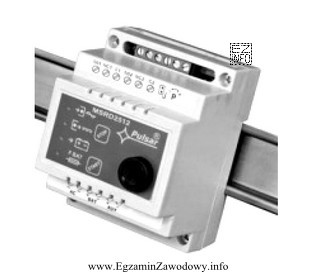

Dlaczego poprawne są zatrzaski? Na fotografii urządzenie przylega bezpośrednio do metalowej szyny, a nie widać żadnych zewnętrznych elementów mocujących przechodzących przez szynę ani obejmujących obudowę. To odpowiada typowemu mocowaniu zatrzaskowemu urządzeń modułowych na szynie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Opaska zaciskowa służy przede wszystkim do spinania i porządkowania przewodów. Nie jest standardowym ani właściwym elementem do mechanicznego montażu modułów na szynie.
- Zacisk główkowy odnosi się do elementu związanego z połączeniami elektrycznymi (docisk przewodu), a nie do sposobu mocowania obudowy urządzenia do szyny montażowej.
- Śruby stosuje się typowo przy montażu do płyty montażowej lub uchwytów, natomiast montaż na szynie modułowej realizuje się zatrzaskiem. Próba "dociągania" urządzenia śrubami może prowadzić do uszkodzeń obudowy i błędnego osadzenia.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się szyna montażowa i urządzenie modułowe, najczęściej właściwą odpowiedzią będzie zatrzask lub mechanizm sprężynujący, a nie elementy używane do wiązania przewodów czy połączeń elektrycznych.
