KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 7.

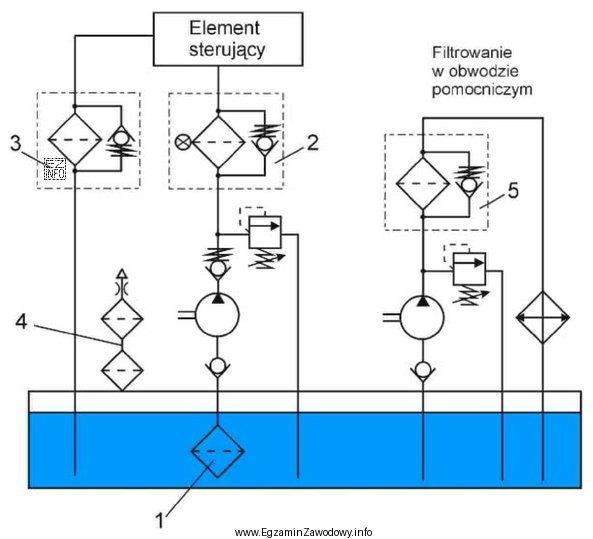

Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1?
Ilustracja przedstawia schemat hydrauliczny związany z zasilaniem podsystemu hydraulicznego w urządzeniu mechatronicznym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony "1" pełni funkcję ochronną: ogranicza czynniki prowadzące do przyspieszonego zużycia (np. przez zapewnienie właściwych warunków pracy medium i podzespołów).
Pozostałe odpowiedzi opisują inne urządzenia: stabilizację ciśnienia (np. akumulator/zawór), chłodzenie (chłodnica) oraz ochronę przed zanieczyszczeniami z otoczenia (odpowietrzanie/filtr powietrza).

Pełne wyjaśnienie:

W układach hydrauliki siłowej jednym z kluczowych zadań zasilania podsystemu jest zapewnienie trwałości elementów wykonawczych i sterujących. Element oznaczony cyfrą 1 (zgodnie z treścią zadania i schematem) pełni funkcję, której nadrzędnym celem jest zabezpieczanie układu przed nadmiernym zużywaniem jego elementów. W praktyce taki efekt uzyskuje się przez rozwiązania ograniczające czynniki zużycia, przede wszystkim wynikające z jakości pracy medium oraz warunków pracy pompy i armatury.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Stabilizowanie ciśnienia cieczy hydraulicznej w całym układzie" – to rola elementów takich jak akumulator hydrauliczny, zawory redukcyjne/utrzymujące ciśnienie lub układy regulacji. Stabilizacja ciśnienia nie jest typową funkcją elementów ochronnych związanych z ograniczaniem zużycia wprost.
  • "Schładzanie cieczy hydraulicznej wprowadzanej do układu" – chłodzenie realizuje chłodnica oleju (wymiennik ciepła) lub układ chłodzenia z wentylatorem. Jest to funkcja stricte termiczna, a nie wynikająca z ochrony przed zużyciem jako podstawowego zadania wskazanego elementu.
  • "Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami pochodzącymi z otoczenia" – to opis bardziej charakterystyczny dla zabezpieczeń związanych z kontaktem układu z atmosferą (np. odpowietrzanie zbiornika z filtracją powietrza). Jest to inny kierunek ochrony: dotyczy drogi napływu zanieczyszczeń z zewnątrz, a nie ogólnej funkcji ochrony elementów układu wskazanej w poprawnej odpowiedzi.

Wskazówka egzaminacyjna: gdy pytanie odwołuje się do schematu, najpierw rozpoznaj typ elementu po symbolu i miejscu w obwodzie (ssanie, tłoczenie, powrót, zbiornik), a dopiero potem dobierz funkcję. To ogranicza ryzyko wyboru odpowiedzi "na skojarzenie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co najczęściej powoduje nadmierne zużycie elementów układu hydraulicznego?
Najczęściej są to zanieczyszczenia stałe w oleju, zbyt wysoka temperatura pracy, kawitacja na ssaniu pompy oraz praca na nieprawidłowym ciśnieniu/przepływie. Skutkiem bywa przyspieszone zużycie pompy, zaworów i siłowników oraz spadek sprawności całego układu.
Jak rozpoznać na schemacie hydrauliki elementy odpowiedzialne za ochronę układu?
W praktyce szuka się elementów w torze ssawnym/tłocznym/powrotnym, które mają funkcję ochronną (np. filtracja, zawory bezpieczeństwa, elementy kondycjonowania medium). Pomaga też lokalizacja: ochrona pompy często jest blisko zasilania, a ochrona powrotu blisko zbiornika.
Dlaczego filtracja oleju wpływa na trwałość pomp i zaworów hydraulicznych?
Zanieczyszczenia działają jak materiał ścierny: rysują powierzchnie współpracujące i zwiększają luzy, co pogarsza szczelność i parametry pracy. Skuteczna filtracja zmniejsza ryzyko zatarć i erozji krawędzi sterujących w zaworach, a tym samym ogranicza nadmierne zużycie elementów układu.
Co oznacza stabilizowanie ciśnienia w układzie hydraulicznym i kiedy się je stosuje?
Stabilizacja ciśnienia to ograniczanie wahań (pulsacji) i utrzymanie zadanego poziomu ciśnienia mimo zmian obciążenia. Stosuje się ją m.in. przy dynamicznych odbiornikach, w układach wymagających płynnego sterowania oraz tam, gdzie skoki ciśnienia pogarszają precyzję lub zwiększają ryzyko awarii.
Jaką rolę pełni chłodnica oleju w zasilaniu hydraulicznym maszyny?
Chłodnica odprowadza ciepło z oleju, utrzymując temperaturę w dopuszczalnym zakresie. Dzięki temu lepkość oleju jest stabilniejsza, spada ryzyko degradacji oleju i uszkodzeń uszczelnień. To poprawia niezawodność, ale jest to funkcja termiczna, odrębna od typowej stabilizacji ciśnienia.
Czy zanieczyszczenia z otoczenia mogą dostać się do układu hydraulicznego przez zbiornik?
Tak. Zbiornik często "oddycha" przy zmianach objętości oleju, a wtedy powietrze z zewnątrz może wnosić pył i wilgoć. Dlatego stosuje się odpowietrzniki z filtracją powietrza. To zabezpiecza medium przed zanieczyszczeniami z otoczenia, ale nie zawsze jest tym samym co filtracja obiegu oleju.
Jakie objawy wskazują na problem z czystością oleju hydraulicznego?
Typowe objawy to hałaśliwa praca pompy, przycinanie się zaworów, niestabilne ruchy siłowników, spadek ciśnienia i wzrost temperatury. Często pojawiają się też częstsze awarie uszczelnień. W praktyce potwierdza się to kontrolą filtrów, próbką oleju i oceną stopnia zanieczyszczenia.
Jakie elementy układu hydraulicznego najczęściej ulegają zużyciu przy braku ochrony medium?
Najwrażliwsze są pompy (szczególnie na ssaniu), zawory rozdzielające i proporcjonalne (małe szczeliny), a także elementy wykonawcze, np. tłoczyska i prowadzenia w siłownikach. Zanieczyszczenia i przegrzewanie przyspieszają zużycie, pogarszając dokładność i powtarzalność ruchu.
Jak przygotować się do zadań z rozpoznawania elementów na schemacie hydrauliki na egzaminie?
Ćwicz czytanie schematów: najpierw ustal kierunek przepływu (zasilanie, powrót), potem rozpoznaj symbole typowych elementów (filtr, zawór, chłodnica, zbiornik). Pomaga tworzenie własnych fiszek z symbolami i krótką funkcją oraz rozwiązywanie zadań, w których ten sam element występuje w różnych miejscach obwodu.
Jakie błędy najczęściej popełnia się przy wyborze funkcji elementu na schemacie hydraulicznym?
Najczęstsze są odpowiedzi "na skojarzenie" (np. wszystko kojarzy się z ciśnieniem), pomijanie lokalizacji elementu w obwodzie oraz mylenie funkcji ochrony medium (filtracja) z funkcją ochrony parametrów (chłodzenie, stabilizacja). Warto zawsze powiązać funkcję z miejscem w układzie i typem symbolu.
