Zawór dławiąco-zwrotny to połączenie dławika nastawnego z zaworem zwrotnym równolegle. Taka budowa powoduje, że w jednym kierunku przepływ jest ograniczany (przez dławik), a w przeciwnym może być praktycznie swobodny (przez zawór zwrotny).

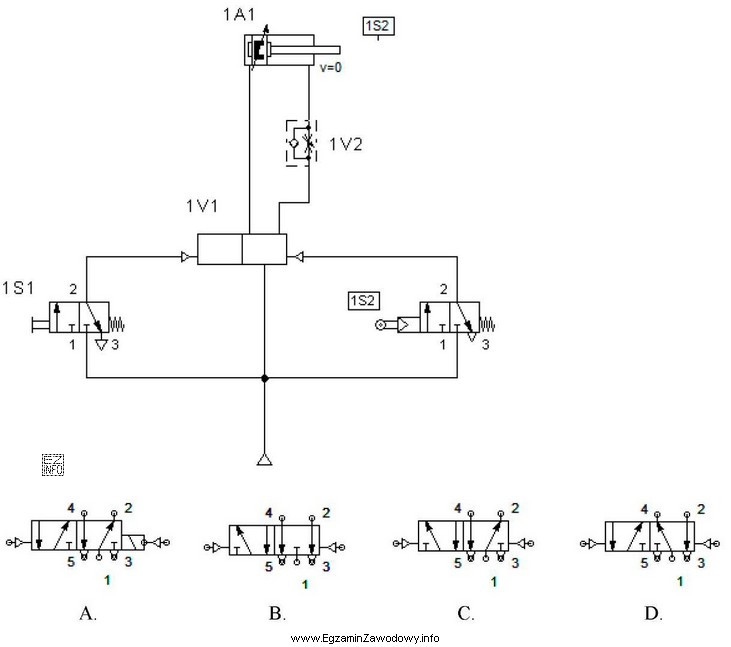

Jeżeli zawór 1V2 jest wpięty przy komorze tłoczyskowej siłownika 1A1, to podczas wysuwania tłoczyska powietrze z tej komory jest wypierane na zewnątrz. Gdy w tym momencie przepływ w kierunku wylotu jest prowadzony przez dławik, mówimy o dławieniu na wypływie (meter-out). Ograniczenie odpływu powoduje wzrost przeciwciśnienia w komorze i w efekcie spowolnienie oraz stabilizację ruchu tłoka, szczególnie przy zmiennym obciążeniu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wsuwania metodą dławienia na wypływie" – przy wsuwaniu zmienia się rola komór: powietrze jest odprowadzane z drugiej strony siłownika. Zawór 1V2 na komorze tłoczyskowej nie będzie wtedy dławikiem na odpływie tej komory w sposób spowalniający wsuw.
- "wysuwania metodą dławienia na dopływie" – dławienie na dopływie oznacza ograniczenie powietrza wpływającego do komory napędzającej ruch. W opisywanym przypadku kluczowe jest ograniczenie odpływu z komory tłoczyskowej przy wysuwie, czyli meter-out, nie meter-in.
- "wsuwania metodą dławienia na dopływie" – to błąd podwójny: dotyczy niewłaściwego kierunku ruchu oraz niewłaściwej metody dławienia dla roli zaworu 1V2 umieszczonego przy komorze tłoczyskowej.
W praktyce w automatyce mechatronicznej najczęściej stosuje się dławienie na wypływie, ponieważ "poduszka" sprężonego powietrza w komorze poprawia płynność ruchu i ogranicza wrażliwość prędkości na wahania obciążenia.
