Zawór bezpieczeństwa jest elementem armatury zabezpieczającej instalację przed nadmiernym wzrostem ciśnienia. W praktyce serwisowej instalacji OZE (np. układy solarne termiczne, obiegi grzewcze współpracujące z pompą ciepła) jego zadaniem jest automatyczne upuszczenie medium, gdy ciśnienie przekroczy wartość nastawioną, aby chronić wymienniki, przewody i złączki przed uszkodzeniem.

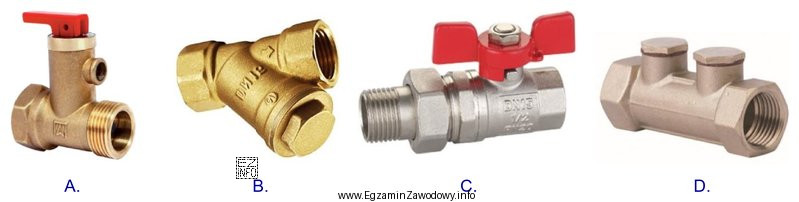

Na rysunku poprawny jest wybór "A", ponieważ ten element ma typowe cechy identyfikacyjne zaworu bezpieczeństwa:
- korpus kątowy (często mosiężny/brązowy), charakterystyczny dla zaworów bezpieczeństwa montowanych w instalacjach,
- czerwone pokrętło/dźwignię służące do ręcznego testowania zadziałania (kontrola, czy mechanizm nie jest zapieczony),
- boczny króciec wyrzutowy, przez który odprowadzany jest czynnik po zadziałaniu zaworu.
Pozostałe elementy nie spełniają tej funkcji i mają inną budowę:
- "B" ma kształt litery Y i korek rewizyjny – to typowe dla filtra skośnego (siatkowego), którego zadaniem jest zatrzymywanie zanieczyszczeń mechanicznych, a nie zrzut ciśnienia.
- "C" ma uchwyt "motylek" – to typowy zawór kulowy odcinający, służący do zamykania/otwierania przepływu, bez funkcji samoczynnego upuszczania nadciśnienia.
- "D" ma podłużny korpus i korki rewizyjne – takie cechy są charakterystyczne dla zaworu zwrotnego (zapobiega cofaniu się medium), a nie dla zaworu bezpieczeństwa.
Wskazówka egzaminacyjna: szukaj na ilustracjach króćca zrzutowego i elementu do ręcznego testu – to najszybszy sposób odróżnienia zaworu bezpieczeństwa od zaworów odcinających, zwrotnych i filtrów.
