KWALIFIKACJA TWO3 - CZERWIEC 2019

PYTANIE NR 18.

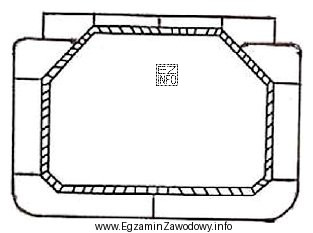

Zbiornik, którego oznaczenie przedstawiono na rysunku montowany na statku LNG ma konstrukcję
Ilustracja przedstawia schematyczny rysunek techniczny zbiornika o konstrukcji membranowej, który jest montowany na statkach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Konstrukcja membranowa odnosi się do zbiorników LNG, w których ładunek utrzymuje cienka membrana współpracująca z izolacją i konstrukcją kadłuba. Odpowiedzi "kulista", "wysoka" i "zwarta" nie są równorzędnymi nazwami typów konstrukcji wynikających z oznaczeń zbiorników w dokumentacji statku LNG.

Pełne wyjaśnienie:

Na statkach LNG spotyka się różne rozwiązania zbiorników ładunkowych, a ich typ konstrukcji jest zwykle rozpoznawany w dokumentacji po charakterystycznym oznaczeniu lub schemacie. Poprawna odpowiedź "membranową" oznacza, że zbiornik nie jest samonośnym "klasycznym" zbiornikiem o grubej ściance jak typowe zbiorniki ciśnieniowe, lecz wykorzystuje cienką barierę (membranę) oraz układ izolacji i podparcia, które współpracują z konstrukcją statku.

Odpowiedź "kulistą" odnosi się do innego, znanego rozwiązania spotykanego na części metanowców (zbiorniki sferyczne). Jest to jednak odrębna koncepcja konstrukcyjna i jeśli oznaczenie na rysunku wskazuje system membranowy, wybór "kulista" jest błędny.

Odpowiedzi "wysoką" oraz "zwartą" nie stanowią standardowych, jednoznacznych nazw typów konstrukcji zbiorników LNG w sensie klasyfikacji rozwiązań ładowni. To raczej potoczne określenia cech gabarytowych lub opisu kształtu, które nie identyfikują technologii zbiornika. W zadaniach egzaminacyjnych oczekuje się rozpoznania typu konstrukcji, a nie ogólnego wrażenia "jaki jest" zbiornik.

W praktyce zawodowej montera kadłubów jednostek pływających umiejętność odczytania takiej informacji jest ważna, bo wpływa na organizację montażu w rejonie ładowni, współpracę elementów konstrukcyjnych oraz komunikację międzybranżową. Kluczem do poprawnej odpowiedzi jest więc analiza oznaczenia z rysunku, a nie zgadywanie na podstawie skojarzeń ze statkami LNG.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zbiornik membranowy to rozwiązanie, w którym szczelność zapewnia cienka membrana, a izolacja i podparcie współpracują z konstrukcją statku. Nie jest to samonośny "gruby" zbiornik, tylko system warstw, typowy dla wielu konstrukcji metanowców.
Na rysunkach zbiornik kulisty rozpoznaje się po geometrii sfery (samonośna bryła), a membranowy po układzie warstw i dopasowaniu do przestrzeni ładowni. Na egzaminie kluczowe jest odczytanie symbolu/oznaczenia, nie intuicyjny opis kształtu.
W praktyce spotyka się różne koncepcje konstrukcyjne zbiorników LNG. Wybór zależy m.in. od projektu statku, uwarunkowań przestrzennych ładowni i rozwiązań technicznych producenta. Dlatego nie można automatycznie zakładać, że każdy statek LNG ma zbiorniki sferyczne.
Najczęstszy błąd to wybór odpowiedzi "kulista" tylko dlatego, że takie zbiorniki są charakterystyczne wizualnie. Drugi błąd to traktowanie opisów typu "wysoka" lub "zwarta" jako nazw konstrukcji. Warto trzymać się terminów technicznych: membranowa vs kulista.
Nie są to jednoznaczne, branżowe nazwy typów konstrukcji zbiorników LNG. Mogą opisywać gabaryty lub wrażenie kształtu, ale nie identyfikują rozwiązania technicznego. W zadaniach testowych zwykle tylko "membranowa" i "kulista" są poprawnymi nazwami konstrukcji.
Przede wszystkim umieć czytać rysunki i oznaczenia, rozumieć, że w rejonie ładowni występują specyficzne rozwiązania konstrukcyjne oraz potrafić nazwać typ zbiornika. To ułatwia komunikację na produkcji i ogranicza pomyłki montażowe wynikające z błędnej identyfikacji układu.
Konstrukcję membranową spotyka się na statkach przeznaczonych do przewozu LNG, gdy projekt przewiduje system membrany i izolacji zintegrowany z przestrzenią ładowni. W praktyce oznacza to inne wymagania co do zabudowy i kontroli w obszarze ładowni niż przy zbiornikach samonośnych.
Najczęściej w rysunkach ogólnych ładowni, przekrojach oraz w zestawieniach/legendach oznaczeń. W zadaniach egzaminacyjnych informacja bywa zaszyta w symbolu na rysunku. Warto ćwiczyć czytanie legend i konsekwentne kojarzenie symbolu z nazwą konstrukcji.
Pośrednio tak, bo typ zbiornika wpływa na rozwiązania w obrębie ładowni oraz na współpracę z konstrukcją statku. Monter kadłubów powinien rozumieć kontekst, aby poprawnie interpretować dokumentację, przygotować montaż i nie pomylić stref lub rozwiązań konstrukcyjnych.
Ćwicz pracę z rysunkami: przekroje, rzuty, symbole i legendy. Rób krótkie fiszki z najczęstszymi oznaczeniami i ich znaczeniem. Na egzaminie najpierw identyfikuj, co testuje pytanie (np. typ konstrukcji), a dopiero potem porównuj odpowiedzi, unikając zgadywania.
