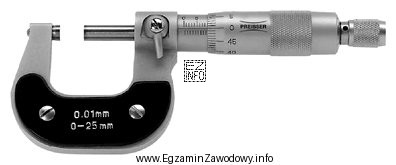

Rozpoznanie przyrządu na zdjęciu opiera się na budowie i sposobie działania. Śruba mikrometryczna (mikrometr) ma typowy kabłąk (rama w kształcie litery C) oraz parę powierzchni pomiarowych: kowadełko i wrzeciono. Wrzeciono przesuwa się bardzo precyzyjnie wskutek obrotu bębna, a w wielu modelach występuje też grzechotka zapewniająca powtarzalną siłę docisku.
Odpowiedź "śrubę mikrometryczną" jest poprawna, ponieważ tylko ten przyrząd łączy w sobie kabłąk i mechanizm śrubowy, który zamienia obrót na mały, kontrolowany przesuw wrzeciona. To właśnie ta cecha pozwala uzyskać większą dokładność niż w prostszych narzędziach.
Pozostałe propozycje są niepoprawne z następujących powodów:
- "grubościomierz" – w praktyce może mieć różne wykonania, ale typowo nie ma masywnego kabłąka mikrometru i nie pracuje na klasycznym układzie kowadełko–wrzeciono z bębnem jak w śrubie mikrometrycznej. Często jest kojarzony z szybkim pomiarem grubości materiału, a nie z precyzyjnym przesuwem śrubowym.
- "suwmiarkę" – suwmiarka jest przyrządem szczękowym z prowadnicą i suwakiem (noniusz lub wyświetlacz) i rozpoznaje się ją po długiej belce oraz szczękach do pomiarów zewnętrznych i wewnętrznych. Nie ma kabłąka w kształcie C typowego dla mikrometru.
- "sferometr" – sferometr służy do oceny krzywizny powierzchni i ma charakterystyczną podstawę z trzema punktami podparcia oraz czujnik/śrubę centralną. Jego geometria jest zupełnie inna niż w mikrometrze, który mierzy głównie grubość/średnicę między dwiema równoległymi powierzchniami.
Wskazówka egzaminacyjna: przy pytaniach "zdjęcie przedstawia" najpierw szukaj elementu wyróżniającego (kabłąk C, prowadnica suwmiarki, trójnożna podstawa sferometru), a dopiero potem porównuj szczegóły skali.
