KWALIFIKACJA GIW3 - STYCZEŃ 2014



PYTANIE NR 34.

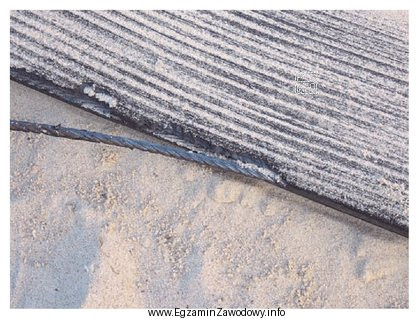

Zdjęcie przedstawia taśmę przenośnikową
Ilustracja przedstawia fragment taśmy przenośnikowej z widocznymi linkami stalowymi, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Taśma z linkami stalowymi (stalowolinowa) ma w rdzeniu równoległe linki, a nie przekładki tkaninowe.
Stosuje się ją przy dużych obciążeniach i długich trasach, bo ma wysoką wytrzymałość i małą rozciągliwość.
Na zdjęciu zwykle widać cechy świadczące o obecności linek.

Pełne wyjaśnienie:

Taśma przenośnikowa z linkami stalowymi (stalowolinowa) jest zbudowana tak, że elementem nośnym w rdzeniu są równoległe linki stalowe. Dzięki temu osiąga bardzo dużą wytrzymałość na rozciąganie i małą wydłużalność w porównaniu z taśmami przekładkowymi. To cechy pożądane zwłaszcza w kopalniach odkrywkowych przy transporcie urobku na długich przenośnikach, gdzie występują duże siły naciągu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Jednoprzekładkową – taśma przekładkowa ma rdzeń z przekładek (warstw) tkaninowych/tekstylno-poliamidowych itp. Jedna przekładka oznacza pojedynczą warstwę nośną, a nie linki stalowe.
  • Dwuprzekładkową – analogicznie, rdzeń tworzą dwie warstwy przekładek, co daje inne własności mechaniczne (zwykle większą elastyczność i większe wydłużenie niż w taśmach stalowolinowych).
  • Wieloprzekładkową – nadal jest to konstrukcja przekładkowa (wiele warstw), a więc inna kategoria niż rdzeń z linek stalowych. Sama "wielowarstwowość" nie jest równoznaczna ze stalowym zbrojeniem.

Wskazówka egzaminacyjna: jeżeli na zdjęciu widoczne są charakterystyczne stalowe elementy w rdzeniu (np. linki/żyły) albo opis wskazuje na "stalowe zbrojenie", wybieraj wariant "z linkami stalowymi", a nie odpowiedzi z liczbą przekładek. Liczba przekładek dotyczy taśm tkaninowych, nie stalowolinowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest taśma przenośnikowa z linkami stalowymi?
To taśma, w której elementem nośnym rdzenia są linki stalowe ułożone równolegle. Zapewnia to bardzo dużą wytrzymałość na rozciąganie i mniejszą rozciągliwość niż w taśmach przekładkowych, dlatego bywa stosowana na długich i mocno obciążonych przenośnikach.
Jak rozpoznać taśmę stalowolinową na zdjęciu?
Najczęściej szuka się cech rdzenia: widocznych linek/żył stalowych (np. na przekroju lub uszkodzonej krawędzi). Ważny jest też opis typu na oznaczeniach. Sama grubość taśmy nie wystarcza, bo grube mogą być także taśmy wieloprzekładkowe.
Jaka jest różnica między taśmą przekładkową a stalowolinową?
W taśmie przekładkowej rdzeń tworzą warstwy tkanin (przekładki), a w taśmie stalowolinowej rdzeń stanowią linki stalowe. Skutkiem są inne własności: stalowolinowa zwykle mniej się wydłuża i przenosi większe siły, ale jest mniej elastyczna.
Dlaczego w odkrywkach stosuje się taśmy z linkami stalowymi?
W transporcie urobku często występują długie trasy i duże obciążenia, co oznacza duże siły naciągu taśmy. Rdzeń z linek stalowych lepiej znosi takie warunki dzięki wysokiej wytrzymałości i mniejszemu wydłużeniu, co ułatwia stabilną pracę przenośnika.
Czy liczba przekładek mówi coś o wytrzymałości taśmy?
Tak, ale dotyczy to taśm przekładkowych: więcej przekładek zwykle oznacza większą nośność rdzenia i inną sztywność. Nie należy jednak mieszać tego z taśmami stalowolinowymi, gdzie nośność wynika głównie z parametrów linek stalowych, a nie z przekładek.
Jakie błędy najczęściej robi się przy rozpoznawaniu typu taśmy na egzaminie?
Najczęstszy błąd to ocenianie "na oko" po grubości i wybór "wieloprzekładkowej". Drugi błąd to mylenie pojęć: traktowanie linki stalowej jako "przekładki". Warto szukać informacji o rdzeniu (linki vs warstwy tkaniny).
Co oznacza określenie jednoprzekładkowa, dwuprzekładkowa i wieloprzekładkowa?
To opis liczby przekładek, czyli warstw nośnych w rdzeniu taśmy przekładkowej (zwykle z materiałów tekstylnych). Jednoprzekładkowa ma jedną warstwę, dwuprzekładkowa dwie, a wieloprzekładkowa więcej. Nie są to określenia taśm z rdzeniem z linek stalowych.
Kiedy wybrać taśmę przekładkową zamiast stalowolinowej?
W praktyce zależy to od projektu przenośnika: długości, obciążeń, promieni bębnów, warunków pracy i wymagań dotyczących elastyczności. Taśmy przekładkowe bywają korzystne tam, gdzie potrzebna jest większa podatność na zginanie i mniejsze wymagania co do sił naciągu.
Jakie elementy taśmy decydują o jej wytrzymałości wzdłużnej?
Kluczowy jest rdzeń (element nośny): w taśmie przekładkowej będą to przekładki tkaninowe, a w stalowolinowej linki stalowe. Okładziny gumowe chronią rdzeń i przenoszą tarcie, ale sama "moc" taśmy wzdłużnie wynika głównie z konstrukcji rdzenia.
Jak przygotować się do pytań o taśmy przenośnikowe w GIW.3?
Ucz się rozróżniać typy taśm po budowie rdzenia (linki stalowe vs przekładki), kojarz zastosowania w odkrywkach i typowe zalety/wady. Pomaga oglądanie zdjęć przekrojów i uszkodzeń taśm oraz powtarzanie słownictwa: rdzeń, przekładka, linka, okładzina, wydłużenie.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • EN ISO 15236-1:2016, Steel cord conveyor belts — Part 1: Design, dimensions and mechanical requirements
  • DIN 22131, Conveyor belts — Steel cord conveyor belts — Requirements (właściwości i oznaczenia taśm stalowolinowych)
  • ISO 14890:2013, Conveyor belts — Specification for rubber- or plastics-covered conveyor belts of textile construction

Materiały:

  • Materiały producentów taśm przenośnikowych opisujące taśmy stalowolinowe i przekładkowe (karty katalogowe)
  • Podstawy transportu taśmowego w górnictwie odkrywkowym (skrypty zawodowe/techniczne)
  • Normy dotyczące taśm przenośnikowych (przegląd zakresu i terminologii)
