Reflektometria w dziedzinie kabli (TDR) polega na wysłaniu do linii krótkiego impulsu i obserwacji odbić powstających na nieciągłościach impedancyjnych. Reflektogram jest więc "mapą" zmian impedancji wzdłuż kabla: miejsce odbicia wiąże się z odległością, a charakter odbicia (kierunek/znak oraz kształt) z typem nieciągłości.

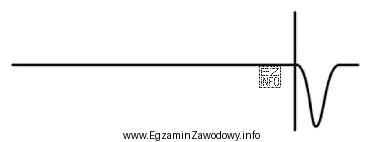

Odpowiedź "zwarty" jest właściwa wtedy, gdy reflektogram odpowiada zakończeniu o impedancji dążącej do zera. W praktyce oznacza to zwarcie żyły z ekranem na końcu kabla (np. błąd montażu złącza, zgnieciony przewód, zwarcie w gnieździe). Taki stan daje rozpoznawalny wzór odbicia, inny niż w przypadku przerwy.
Dlaczego pozostałe odpowiedzi nie pasują do typowego obrazu zwarcia:
- "ucięty" (rozwarcie/przerwa na końcu) odpowiada zakończeniu o bardzo dużej impedancji. Reflektogram dla przerwy ma inny kierunek/znak odbicia niż dla zwarcia, dlatego nie należy tych dwóch przypadków utożsamiać.
- "zawilgocony" zwykle powoduje wzrost tłumienia i zmianę parametrów dielektryka, co częściej objawia się stopniową zmianą kształtu śladu i/lub dodatkowymi, rozmytymi odbiciami, a nie czystą sygnaturą idealnego zwarcia na końcu.
- "rozgałęziony" oznacza odgałęzienie lub rozdział linii (np. trójnik, rozdzielacz, rozgałęźnik). Wtedy na reflektogramie często widać odbicia w miejscu rozgałęzienia oraz efekty wynikające z równoległego połączenia impedancji, co różni się od pojedynczego, końcowego zwarcia.
Wskazówka egzaminacyjna: w zadaniach z reflektogramem zawsze ustal, czy pytanie dotyczy końca kabla czy uszkodzenia wzdłuż trasy, a potem porównaj charakter odbicia z typowymi przypadkami: zwarcie, przerwa, złącze/zmiana impedancji, odgałęzienie.
