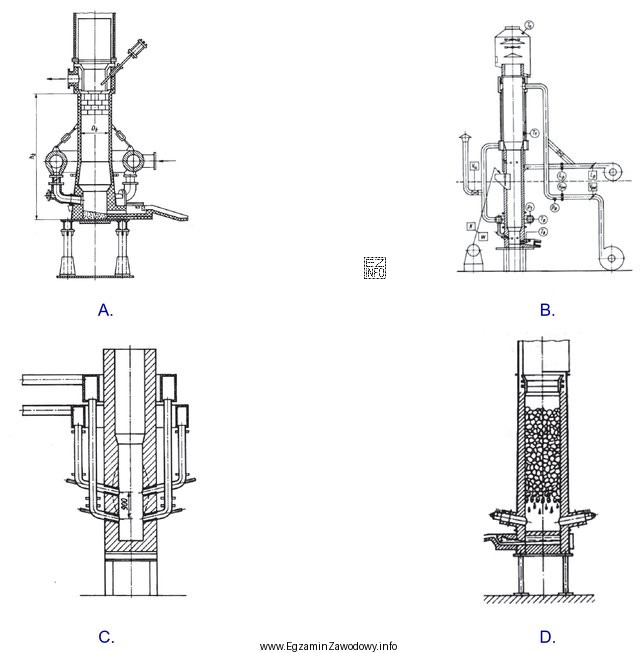

Pytanie sprawdza umiejętność identyfikacji typu żeliwiaka na podstawie rysunku. Żeliwiak to pionowy piec szybowy używany w odlewnictwie do topienia żeliwa. W praktyce spotyka się odmiany, w których źródło ciepła i sposób prowadzenia procesu różnią się konstrukcyjnie.
Żeliwiak bezkoksowy (w ujęciu szkolnym) należy kojarzyć z rozwiązaniem, w którym koks nie jest podstawowym paliwem procesu. Na schematach i rysunkach poglądowych taka odmiana bywa odróżniana m.in. przez elementy związane z doprowadzeniem energii/ciepła inną metodą niż klasyczna strefa spalania koksu, oraz przez odmienny układ stref i osprzętu w porównaniu z żeliwiakiem koksowym.
Odpowiedź "D" jest poprawna, ponieważ odpowiada rysunkowi, na którym pokazano konstrukcję klasyfikowaną jako żeliwiak bezkoksowy (wariant różniący się od typowego żeliwiaka koksowego w zakresie źródła ciepła i/lub układu stref procesu).
Pozostałe odpowiedzi są błędne, bo przedstawiają inne warianty urządzeń: albo odmianę żeliwiaka z typowymi cechami pracy na koksie, albo inne piece/rozwiązania technologiczne, które na rysunku mogą przypominać żeliwiak, ale nie spełniają kryterium "bezkoksowy". Typowy błąd uczniów polega na wybieraniu wyłącznie po "ogólnym kształcie" pieca (wysoki szyb) zamiast po cechach odróżniających źródło ciepła i osprzęt.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto w myślach porównać rysunki pod kątem tego, co pełni rolę paliwa/źródła energii oraz jak zorganizowano doprowadzenie czynnika grzewczego i strefy procesu. To zwykle jest kluczem do rozróżnienia odmian żeliwiaka.
