KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2022



PYTANIE NR 3.

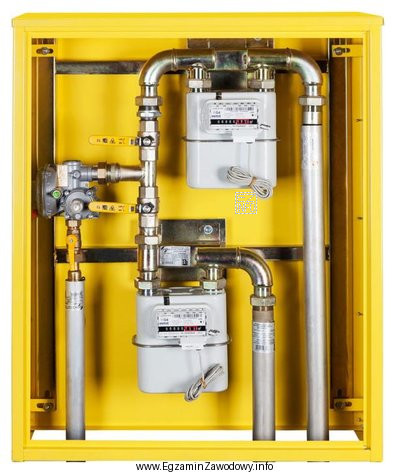

Zespół urządzeń przedstawiony na ilustracji to
Ilustracja przedstawia punkt gazowy, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Punkt gazowy to zespół urządzeń służący do realizacji określonej funkcji w sieci/instalacji (np. odcięcie, zabezpieczenie, prosta regulacja lub pomiar w ograniczonym zakresie), ale nie jest rozbudowaną stacją redukcyjno‑pomiarową ani obiektem nawaniania. Rozpoznanie opiera się na typowych elementach widocznych na ilustracji.

Pełne wyjaśnienie:

W zadaniach dla technika gazownictwa często sprawdza się umiejętność identyfikacji obiektów na podstawie ich budowy i funkcji. Odpowiedź "punkt gazowy" jest właściwa wtedy, gdy przedstawiony zespół urządzeń odpowiada prostszemu węzłowi/zespołowi armatury i elementów towarzyszących, realizującemu konkretną funkcję w sieci (np. odcięcie, podstawowe zabezpieczenie, ewentualnie elementy pomiaru lub regulacji w ograniczonym zakresie), ale bez typowej "pełnej" infrastruktury stacji.

Dlaczego pozostałe odpowiedzi są błędne?

  • "stacja pomiarowa" – taki obiekt jest ukierunkowany na pomiar ilości/parametrów gazu (zwykle kojarzony z układami pomiarowymi o określonej klasie i kompletności). Jeżeli na ilustracji nie widać charakterystycznego, dominującego układu pomiarowego albo obiekt nie jest skonfigurowany głównie pod pomiar, ta odpowiedź nie pasuje.
  • "stacja redukcyjno-pomiarowa" – sugeruje jednoczesną redukcję ciśnienia i pomiar w typowej konfiguracji stacyjnej. W praktyce jest to zwykle bardziej rozbudowany zestaw urządzeń (ciąg redukcyjny, zabezpieczenia, armatura obejściowa, pomiar, często wyraźna infrastruktura stacji). Jeśli ilustracja przedstawia skromniejszy układ, kwalifikacja jako SRP jest nadmiarowa.
  • "nawanialnia paliwa gazowego" – nawanialnia służy do dozowania środka nawaniającego do gazu i jest związana z instalacją do nawaniania (zbiornik/zasobnik, układ dozujący, elementy kontrolne procesu). Jeżeli na ilustracji brak elementów kojarzonych z dozowaniem nawaniacza, ta odpowiedź jest nieadekwatna.

Wskazówka egzaminacyjna: przy rozpoznawaniu obiektów najpierw określ funkcję dominującą (pomiar, redukcja, nawanianie, odcięcie/rozdział), a dopiero potem dopasuj nazwę. Nie sugeruj się wyłącznie obudową lub pojedynczym elementem armatury.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest punkt gazowy w sieci gazowej?
Punkt gazowy to zespół urządzeń (najczęściej armatury i osprzętu), który realizuje określoną funkcję w sieci lub instalacji, np. odcięcie, zabezpieczenie, rozdział lub prostą regulację. W praktyce jest zwykle mniej rozbudowany niż typowa stacja redukcyjno‑pomiarowa.
Jak odróżnić stację pomiarową od punktu gazowego na zdjęciu?
W stacji pomiarowej funkcją dominującą jest pomiar, więc kluczowe są elementy układu pomiarowego (urządzenia do pomiaru przepływu/ilości gazu i osprzęt towarzyszący). Punkt gazowy częściej wygląda jak prostszy węzeł armatury, bez rozbudowanej części pomiarowej.
Co oznacza skrót SRP w gazownictwie?
SRP to potocznie skrót od stacji redukcyjno‑pomiarowej, czyli obiektu, w którym realizuje się redukcję ciśnienia gazu oraz pomiar w typowej konfiguracji stacyjnej. W zadaniach egzaminacyjnych warto kojarzyć SRP z bardziej rozbudowanym układem niż zwykły punkt gazowy.
Dlaczego nawanialnia gazu to inny obiekt niż stacja pomiarowa?
Nawanialnia służy do dozowania środka nawaniającego (nadawania zapachu) i ma elementy procesu nawaniania, np. układ dozujący i kontrolny. Stacja pomiarowa jest ukierunkowana na pomiar parametrów/ilości gazu. To różne funkcje, więc i zestaw urządzeń powinien być inny.
Jakie urządzenia najczęściej wchodzą w skład punktu gazowego?
Najczęściej są to elementy armatury i osprzętu, np. zawory odcinające, elementy zabezpieczające, czasem filtr lub manometr, a zależnie od przeznaczenia także prostsze elementy regulacji. Dokładny skład zależy od funkcji punktu i miejsca w sieci/instalacji.
Kiedy w obiekcie gazowym występuje reduktor ciśnienia?
Reduktor pojawia się wtedy, gdy trzeba obniżyć ciśnienie do poziomu wymaganego w dalszej części sieci lub w instalacji odbiorczej. W rozbudowanych obiektach redukcja bywa częścią stacji redukcyjno‑pomiarowej, natomiast w prostszych układach może wystąpić jako element punktu o funkcji redukcyjnej.
Czy sama obecność manometru oznacza stację redukcyjno-pomiarową?
Nie. Manometr może występować w różnych układach jako element kontroli ciśnienia, także w prostszych punktach gazowych. O klasyfikacji obiektu decyduje funkcja dominująca i kompletność układu (redukcja, pomiar, zabezpieczenia), a nie pojedynczy przyrząd.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu obiektów gazowych na ilustracjach?
Częste są pomyłki wynikające z podobnych nazw (pomiarowa vs redukcyjno‑pomiarowa), ocenianie po wielkości obudowy zamiast po funkcji oraz "dopasowywanie" odpowiedzi do jednego zauważonego elementu (np. zaworu), bez sprawdzenia, czy na ilustracji są elementy kluczowe dla danej stacji.
Jak uczyć się rozpoznawania punktów i stacji gazowych do egzaminu?
Najlepiej łączyć naukę z obrazem: korzystać z atlasów zdjęć urządzeń, schematów funkcjonalnych i opisów typowych elementów. Pomaga też robienie własnych notatek: dla każdego obiektu wypisać funkcję dominującą i "elementy charakterystyczne", które powinny być widoczne.
Jak na egzaminie podejść do pytania "Zespół urządzeń na ilustracji to…"?
Najpierw określ, co obiekt ma "robić": pomiar, redukcja, nawanianie czy prosta funkcja węzłowa (odcięcie/rozdział/zabezpieczenie). Potem sprawdź, czy na ilustracji widać elementy niezbędne dla danej funkcji. Na końcu wybierz nazwę, która nie jest "zbyt rozbudowana" względem tego, co widać.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Rozpoznanie opiera się na typowych elementach widocznych na ilustracji."

Materiały:

  • Materiały dydaktyczne z zakresu budowy i eksploatacji sieci gazowych (rozdziały o punktach i stacjach gazowych)
  • Atlas/album urządzeń i armatury gazowej (zdjęcia oraz opisy funkcji)
  • Instrukcje eksploatacji obiektów gazowniczych stosowane w przedsiębiorstwach sieciowych (do nauki rozróżniania funkcji)
