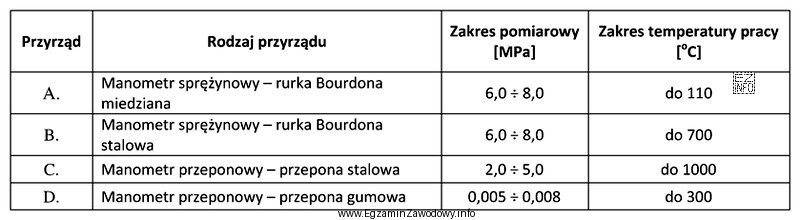

W procesie zgazowania węgla podano ciśnienie rzędu 2–3 MPa. Dobierając przyrząd do kontroli ciśnienia, kluczowe są dwa kroki: (1) poprawny dobór zakresu do wartości roboczej, (2) dobór konstrukcji odpornej na warunki procesu (rodzaj medium, zapylenie, potencjalna agresywność oraz wysoka temperatura).
Dlaczego manometr przeponowy jest właściwy? Manometr przeponowy wykorzystuje metalową przeponę jako element sprężysty. Taka konstrukcja jest często wybierana w przemyśle procesowym, gdy medium może być zanieczyszczone cząstkami, lepkie lub niepożądane dla bezpośredniego kontaktu z mechanizmem wskazującym. Dla ciśnień rzędu kilku MPa możliwy jest dobór wykonania o odpowiednim zakresie, np. do około 3 MPa, aby kontrolować wartość roboczą z właściwą czytelnością.
Rola temperatury ~1000°C. Wysoka temperatura procesu nie oznacza automatycznie, że cały przyrząd pomiarowy pracuje w 1000°C. W praktyce stosuje się rozwiązania ograniczające dopływ temperatury do manometru (oddzielenie medium, odpowiednie podłączenie, elementy pośrednie). Z punktu widzenia pytania istotne jest, aby wybrany typ przyrządu nadawał się do pracy w takim procesie i umożliwiał bezpieczny pomiar ciśnienia bez degradacji elementu pomiarowego.
Dlaczego pozostałe odpowiedzi (inne typy przyrządów) mogą być błędne?
- Typy przyrządów, które są wrażliwe na zabrudzenie medium lub mają trudności z odseparowaniem elementu pomiarowego, mogą dawać zawyżone/zaniżone wskazania albo szybciej ulegać uszkodzeniu.
- Przyrządy o zbyt małym zakresie nie spełnią warunku bezpieczeństwa (ryzyko przeciążenia), a o skrajnie zbyt dużym – pogorszą dokładność odczytu w obszarze roboczym.
- Rozwiązania przeznaczone głównie do niskich ciśnień lub do innych mediów/procesów nie będą adekwatne dla 2–3 MPa w instalacji zgazowania.
Wskazówka egzaminacyjna: zawsze dopasuj zakres do wartości roboczej (żeby odczyt był w "środku skali") i sprawdź, czy konstrukcja przyrządu pasuje do medium procesowego (zapylenie, lepkość, agresywność, możliwość separacji).
