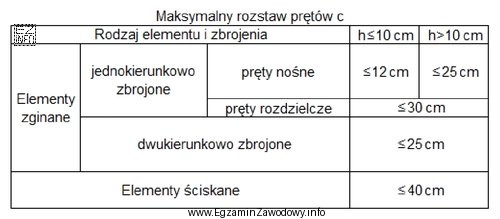

Zadanie sprawdza umiejętność odczytu danych z tabeli technicznej dotyczącej maksymalnych rozstawów prętów zbrojeniowych. Najważniejsze jest przejście przez tabelę krok po kroku i wybranie właściwego wiersza oraz kolumny.
1) Ustalenie rodzaju elementu
W treści jest "płyta zginana", więc wybieramy wiersze dla elementów zginanych, a nie dla elementów ściskanych.
2) Ustalenie kierunku zbrojenia
Płyta jest "jednokierunkowo zbrojona", więc nie wybieramy wiersza "dwukierunkowo zbrojone".
3) Ustalenie rodzaju prętów
Pytanie dotyczy prętów nośnych (głównych), a nie prętów rozdzielczych. To częsta pułapka, bo wartości dla rozdzielczych bywają inne.
4) Dobór właściwej kolumny wysokości
Wysokość płyty wynosi 10 cm, więc spełnia warunek h ≤ 10 cm. Z tej kolumny odczytujemy wartość dla prętów nośnych w płycie zginanej jednokierunkowo zbrojonej: ≤ 12 cm.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "25 cm" odpowiada wartości z tabeli dla tego samego typu elementu i prętów, ale w kolumnie h > 10 cm. To błąd wyboru niewłaściwego przedziału wysokości.
- "30 cm" jest charakterystyczne dla prętów rozdzielczych (zbrojenia pomocniczego) i nie dotyczy prętów nośnych, o które pyta zadanie.
- "40 cm" dotyczy elementów ściskanych, a więc innej pracy elementu niż "płyta zginana".
Wskazówka egzaminacyjna: Zawsze czytaj nagłówki "od ogółu do szczegółu": rodzaj elementu → sposób zbrojenia → rodzaj prętów → przedział wysokości. To minimalizuje pomyłki w tabelach z wielopoziomowymi wierszami.
