KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2023



PYTANIE NR 16.
Zgodnie z danymi zamieszczonymi w tabeli z instrukcji obsługi klimatyzatora w okresie letnim dolny i górny limit temperaturowy dla jednostki wewnętrznej wg termometru suchego wynosi odpowiednio

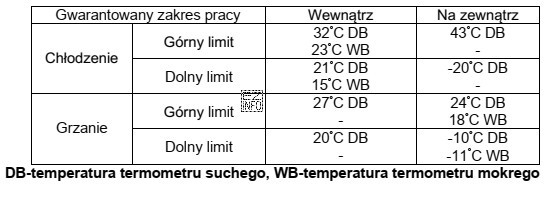

Ilustracja przedstawia tabelę z instrukcji obsługi klimatyzatora, która zawiera informacje o limitach temperaturowych dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Termometr suchy (DB) opisuje rzeczywistą temperaturę powietrza. Dla trybu chłodzenia w okresie letnim, w kolumnie Wewnątrz, tabela podaje limit dolny 21°C DB i limit górny 32°C DB. Pozostałe zakresy dotyczą WB, jednostki zewnętrznej albo trybu grzania.

Pełne wyjaśnienie:

Pytanie sprawdza poprawny odczyt gwarantowanego zakresu pracy z tabeli w instrukcji oraz rozróżnienie sposobu pomiaru temperatury.

Dlaczego poprawne jest "21°C i 32°C"?
W trybie chłodzenia (okres letni) należy wejść w wiersz "Chłodzenie", a następnie w kolumnę "Wewnątrz" (jednostka wewnętrzna). W tej komórce tabela podaje dwie pary wartości: dla DB (termometr suchy) oraz dla WB (termometr mokry). Dla DB limit dolny wynosi 21°C, a limit górny 32°C. To są wartości temperatury powietrza mierzonej standardowo "na sucho", czyli bez wpływu parowania.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "20°C i 27°C" – to zakres typowy dla trybu grzania po stronie "Wewnątrz" (parametry komfortu/warunków pracy dla ogrzewania), a nie dla chłodzenia.
  • "-20°C i 43°C" – to wartości przypisane do kolumny "Na zewnątrz" w trybie chłodzenia, czyli dotyczą jednostki zewnętrznej, nie wewnętrznej.
  • "15°C i 23°C" – to wartości WB w trybie chłodzenia dla "Wewnątrz". Są poprawne jako termometr mokry, ale pytanie wymaga DB.

Wskazówka egzaminacyjna: zawsze kontroluj trzy elementy naraz: tryb (chłodzenie/grzanie), miejsce (wewnątrz/na zewnątrz) i typ temperatury (DB/WB). Najczęstsza pomyłka to odczyt WB zamiast DB, bo obie wartości stoją obok siebie w tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót DB w tabelach zakresu pracy klimatyzatora?
DB (Dry Bulb) to temperatura mierzona termometrem suchym, czyli rzeczywista temperatura powietrza bez uwzględniania efektu parowania. W tabelach pracy urządzeń DB opisuje typowy zakres temperatur, w którym producent gwarantuje poprawne działanie.
Co oznacza skrót WB i czym różni się od DB?
WB (Wet Bulb) to temperatura termometru mokrego, zależna od wilgotności (chłodzenie przez parowanie). Różnica między WB i DB rośnie przy niskiej wilgotności. W tabelach klimatyzatorów WB często występuje obok DB i łatwo je pomylić.
Jak odczytać limit dolny i górny dla jednostki wewnętrznej w trybie chłodzenia?
Najpierw wybierz wiersz "Chłodzenie", potem kolumnę "Wewnątrz", a na końcu upewnij się, że odczytujesz wartości DB (nie WB). Dopiero z tych pól bierzesz "dolny limit" i "górny limit".
Dlaczego w tabeli są osobne zakresy dla "Wewnątrz" i "Na zewnątrz"?
Klimatyzator pracuje w dwóch środowiskach: jednostka wewnętrzna w pomieszczeniu, a zewnętrzna na dworze. Producent podaje osobne zakresy, bo inne warunki ograniczają wymianę ciepła po stronie skraplacza/parownika. Pomylenie kolumn daje błędny wynik.
Czy zakres -20°C do 43°C dotyczy jednostki wewnętrznej?
Nie. Tak szeroki zakres jest typowy dla jednostki zewnętrznej w trybie chłodzenia, bo uwzględnia warunki atmosferyczne. Dla jednostki wewnętrznej zakres jest zwykle "pokojowy" i dodatkowo może być podany w DB oraz WB.
Kiedy w praktyce serwisant powinien zwracać uwagę na DB/WB?
Podczas uruchomienia, diagnozy spadku wydajności i reklamacji. Jeśli warunki w pomieszczeniu przekraczają limity DB/WB z instrukcji, urządzenie może działać niestabilnie lub z obniżoną mocą. W protokołach pomiarów warto zapisać, czy podano DB czy WB.
Jakie błędy najczęściej popełnia się przy takich pytaniach egzaminacyjnych?
Najczęściej myli się DB z WB (bo są obok siebie), myli się jednostkę wewnętrzną z zewnętrzną (kolumny), albo odczytuje się zakres z grzania zamiast z chłodzenia. Pomaga "checklista" trzech kroków: tryb–miejsce–typ temperatury.
Dlaczego limity pracy są podane jako "gwarantowany zakres pracy"?
To zakres warunków, w których producent deklaruje poprawne działanie i parametry. Poza nim urządzenie może nadal pracować, ale z większym ryzykiem zabezpieczeń, spadku wydajności, nieprawidłowej regulacji lub przyspieszonego zużycia. Na egzaminie liczy się odczyt gwarantowanych limitów.
Czy w trybie grzania obowiązują te same temperatury dla jednostki wewnętrznej?
Nie. Tryb grzania ma osobne limity, zwykle inne niż dla chłodzenia, bo zmienia się kierunek obiegu i warunki odszraniania. Dlatego w tabeli są oddzielne wiersze "Chłodzenie" i "Grzanie". Na pytania odpowiadaj wyłącznie z właściwego wiersza.
Jak się przygotować do pytań z dokumentacji technicznej klimatyzatora na ELE.4?
Ćwicz odczyt tabel: zakresy pracy, parametry DB/WB, dane zewnętrzne i wewnętrzne oraz tryby pracy. Rób notatki: co oznaczają skróty i gdzie w tabeli są limity. Na egzaminie czytaj nagłówki (wiersz/kolumna) przed odczytem liczb.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Termometr suchy (DB) opisuje rzeczywistą temperaturę powietrza."

Źródła:

  • Instrukcja obsługi klimatyzatora – tabela "Gwarantowany zakres pracy" (sekcja: Chłodzenie, kolumna: Wewnątrz, wartości DB/WB).
  • ASHRAE Handbook—Fundamentals – rozdział dotyczący psychrometrii (definicje Dry-Bulb i Wet-Bulb).
  • Recknagel, Sprenger, Schramek – kompendium ogrzewnictwa, klimatyzacji i chłodnictwa (część: powietrze wilgotne/psychrometria; definicje temperatur DB i WB).

Materiały:

  • Instrukcje obsługi i karty katalogowe klimatyzatorów – tabele zakresów pracy (DB/WB)
  • Podstawy psychrometrii powietrza wilgotnego (zależności DB/WB i wilgotność)
  • Materiały dydaktyczne z eksploatacji urządzeń klimatyzacyjnych: odczyt danych technicznych i warunki pracy
