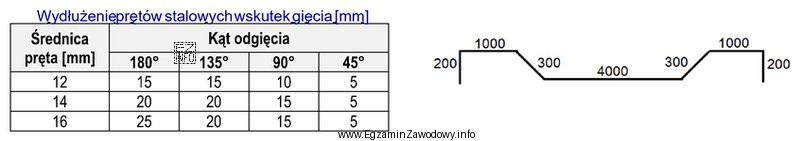

Aby wyznaczyć długość pręta nośnego, nie wystarczy "na oko" zsumować wymiarów widocznych na rysunku. W praktyce zbrojarskiej oblicza się rozwinięcie pręta, czyli długość pręta po wyprostowaniu, która jest potrzebna do docięcia wsadu przed gięciem.
Postępowanie jest typowe:
- Odczytaj z rysunku wszystkie odcinki proste pręta (kolejne ramiona/odcinki między gięciami) i je zsumuj.
- Ustal liczbę i rodzaj gięć (np. zagięcia pod określonym kątem) oraz średnicę pręta (tu: 16 mm), bo od niej zależą wartości korekt.
- Skorzystaj z tabeli wskazanej w zadaniu: dla danej średnicy i typu gięcia odczytuje się naddatek/korektę długości. Te wartości uwzględniają geometrię łuku gięcia i to, że wymiar na gotowym pręcie nie przekłada się 1:1 na długość wsadu.
- Zsumuj odcinki proste oraz wszystkie naddatki wynikające z tabeli i otrzymasz wymaganą długość pręta do przygotowania.
Odpowiedź "6 950 mm" jest poprawna, bo odpowiada rozwinięciu obliczonemu z użyciem danych z rysunku i tabeli dla średnicy 16 mm.
Pozostałe propozycje długości są typowymi wynikami błędów:
- "7 000 mm" często wynika z zaokrąglania lub pominięcia części korekt z tabeli.
- "7 050 mm" może odpowiadać dodaniu zbyt dużego naddatku (np. zastosowaniu wartości dla innej średnicy lub innego rodzaju gięcia).
- "7 060 mm" bywa skutkiem drobnego błędu w sumowaniu (np. pomyłka o 10 mm) albo podwójnego doliczenia jednej korekty.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy w obliczeniach ujęto wszystkie gięcia oraz czy tabela została dobrana do właściwej średnicy pręta. To zwykle decyduje o różnicach rzędu kilkudziesięciu milimetrów.
