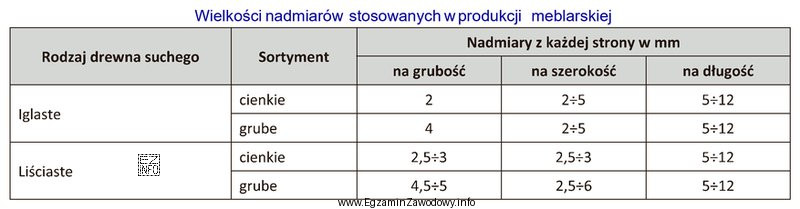

W tym typie zadania kluczowa jest umiejętność odczytania danych technologicznych z tabeli oraz poprawne przypisanie ich do trzech wymiarów elementu: grubości, szerokości i długości. Pytanie dotyczy naddatków (nadmiarów) na obróbkę skrawaniem dla elementu grubego wykonanego z drewna sosnowego, więc należy znaleźć w tabeli dokładnie ten przypadek, a nie wartości dla innego gatunku lub innej grupy elementów.
Odpowiedź "grubość 4 mm, szerokość 2+5 mm, długość 5+12 mm" jest właściwa, ponieważ odpowiada wartościom przypisanym w tabeli do wskazanego materiału i rodzaju elementu. W praktyce naddatki służą temu, aby po kolejnych operacjach skrawania (np. wstępnych i wykańczających) dało się uzyskać wymiar końcowy przy zachowaniu wymaganej jakości powierzchni i dokładności.
Dlaczego pozostałe odpowiedzi są błędne?
- Wariant z "grubość 2 mm" jest niezgodny z odczytem dla elementu grubego – to typowa pomyłka polegająca na wzięciu wartości z innej pozycji tabeli (np. dla cieńszego elementu lub innego założenia procesu) albo na zbyt szybkim dopasowaniu odpowiedzi po zgodności szerokości i długości.
- Wariant z "2,5+3 mm" dla kilku wymiarów sugeruje mechaniczne uśrednianie lub przenoszenie tego samego wzorca na wszystkie wymiary. W tabelach technologicznych naddatki zwykle nie są identyczne dla grubości, szerokości i długości, więc taka odpowiedź często wynika z błędu schematyzacji.
- Wariant z "4,5+5 mm" oraz "2,5+6 mm" jest podejrzany także formalnie (niespójny zapis w długości) i wskazuje na odczyt z niewłaściwego wiersza/kolumny lub na niepoprawne przepisanie wartości.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, upewnij się, że odczytujesz właściwy wiersz (gatunek i typ elementu) oraz właściwe kolumny (grubość/szerokość/długość). Jeżeli w tabeli występuje zapis w formie "x+y", odczytaj go dokładnie tak, jak podaje tabela (zgodnie z jej opisem/legendą), zamiast samodzielnie go upraszczać.
