KWALIFIKACJA OGR3 - STYCZEŃ 2016



PYTANIE NR 26.

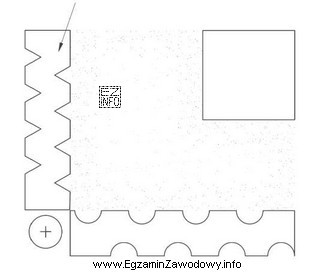

Zgodnie z normą PN-B-01027 lipiec 2002 na rysunku wskazano strzałką żywopłot
Rysunek techniczny przedstawia fragment planu zagospodarowania terenu lub legendę z symbolami graficznymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ząbkowana (zygzakowata) krawędź pasa oznacza w tej normie żywopłot iglasty, a brak wypełnienia (pusty kontur) wskazuje, że jest to element projektowany, a nie istniejący.
Dlatego poprawna jest odpowiedź: "iglasty projektowany."

Pełne wyjaśnienie:

W dokumentacji zagospodarowania terenu symbole zieleni muszą być czytelne i jednoznaczne. Norma PN-B-01027:2002 porządkuje oznaczenia graficzne m.in. dla żywopłotów, rozróżniając rodzaj roślinności oraz status elementu (czy jest projektowany, czy istniejący).

1) Rodzaj żywopłotu (iglasty vs liściasty)
W oznaczeniu żywopłotu kluczowa jest krawędź pasa:

  • linia ząbkowana/zygzakowata (ostre, trójkątne "zęby") oznacza żywopłot iglasty,
  • linia falista (półkoliste wcięcia) oznacza żywopłot liściasty.
Na rysunku strzałka wskazuje pas z krawędzią ząbkowaną, więc część "iglasty" jest właściwa.

2) Status elementu (projektowany vs istniejący)
Drugą informacją jest sposób przedstawienia wnętrza symbolu:

  • pusty kontur (bez wypełnienia/szrafowania) oznacza element projektowany,
  • wypełnienie lub szrafowanie oznacza element istniejący.
Wskazany element jest narysowany jako pusty kontur, bez wypełnienia, więc jest to wariant "projektowany".

Dlaczego pozostałe odpowiedzi są błędne?

  • "liściasty projektowany." – myli krawędź falistą z ząbkowaną; na rysunku jest ząbkowana.
  • "liściasty istniejący." – błędny rodzaj (powinno być iglasty) i błędny status (brak wypełnienia nie wskazuje na istniejący).
  • "iglasty istniejący." – poprawny rodzaj, ale błędny status; element istniejący powinien mieć wypełnienie/szrafowanie.

Wskazówka egzaminacyjna: najpierw rozpoznaj kształt krawędzi (ząbki/fale), a dopiero potem sprawdź wypełnienie (pusty/wypełniony). Taka kolejność zmniejsza ryzyko przeoczenia drugiej cechy symbolu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza ząbkowana (zygzakowata) krawędź w symbolu żywopłotu?
Ząbkowana (zygzakowata) krawędź pasa żywopłotu oznacza, że jest to żywopłot iglasty. W praktyce na rysunku widzisz ostre, trójkątne "zęby" na krawędzi symbolu. To cecha rozróżniająca iglaste od liściastych (falistych).
Co oznacza falista krawędź w oznaczeniu żywopłotu na rysunku?
Falista krawędź (półkoliste wcięcia) oznacza żywopłot liściasty. Ten wzór krawędzi jest celowo inny niż ząbkowany, aby dało się szybko odróżnić typ roślinności na planie. Na egzaminie to częsty punkt "pułapka".
Jak rozpoznać na planie, czy żywopłot jest projektowany czy istniejący?
Sprawdź, czy symbol jest tylko pustym konturem, czy ma wypełnienie/szrafowanie. Pusty kontur oznacza element projektowany. Wypełnienie lub szrafowanie wskazuje element istniejący. Ta zasada dotyczy wielu elementów zieleni na rysunkach.
Dlaczego w normie rozróżnia się żywopłot projektowany i istniejący?
Rozróżnienie pozwala uniknąć błędów wykonawczych i kosztowych. Element istniejący może wymagać ochrony, pielęgnacji lub korekty, a projektowany – wykonania od zera. Jednoznaczny zapis na rysunku ułatwia komunikację między projektantem, wykonawcą i inwestorem.
Jakie są najczęstsze błędy przy odczycie symboli żywopłotów na egzaminie?
Najczęściej myli się ząbki z falą (iglasty vs liściasty) oraz pomija informację o wypełnieniu (istniejący vs projektowany). Drugi błąd to "automatyczne" przypisanie statusu bez sprawdzenia, czy symbol jest pusty, czy wypełniony.
Czy symbol ząbkowany zawsze oznacza żywopłot iglasty niezależnie od skali?
W ramach tego standardu ideą jest zachowanie znaczenia symbolu niezależnie od skali, ale w praktyce przy bardzo małych skalach detale mogą być mniej czytelne. Dlatego na rysunkach często stosuje się też legendę oraz opisy/oznaczenia roślin, aby uniknąć wątpliwości.
Gdzie w dokumentacji architektury krajobrazu spotyka się te oznaczenia żywopłotów?
Najczęściej w planach zagospodarowania terenu, projektach zieleni, rysunkach wykonawczych nasadzeń oraz materiałach inwentaryzacyjnych. Symbole pojawiają się też w legendach rysunków i zestawieniach roślin, gdzie doprecyzowuje się gatunki, wymiary i parametry nasadzeń.
Jak najszybciej rozwiązać pytanie o żywopłot z rysunku z PN-B-01027?
Stosuj kolejność: (1) krawędź – ząbkowana oznacza iglasty, falista oznacza liściasty; (2) wnętrze – pusty kontur oznacza projektowany, wypełnienie oznacza istniejący. Dopiero potem wybierz odpowiedź z właściwą parą cech.
Czy "pusty kontur" i "brak wypełnienia" to to samo w oznaczeniach zieleni?
W praktyce rysunkowej zwykle tak: "pusty kontur" oznacza, że widzisz sam obrys bez szrafowania czy faktury w środku. To ważny wyróżnik statusu elementu. Jeśli symbol ma teksturę, kreskowanie lub wypełnienie, interpretuj go jako element istniejący.
Jakie inne elementy zieleni mogą mieć podobne rozróżnienie projektowany/istniejący?
Podobne rozróżnienie (pusty kontur vs wypełnienie/szrafowanie) spotyka się przy różnych elementach zagospodarowania terenu, nie tylko przy żywopłotach. Warto na ćwiczeniach analizować całe legendy rysunków, aby nauczyć się odczytywać status obiektów konsekwentnie w całym projekcie.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • PN-B-01027:2002 "Rysunek budowlany — Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu", Polski Komitet Normalizacyjny, wydanie: lipiec 2002 (część dotycząca oznaczeń zieleni/żywopłotów oraz rozróżnienia projektowane/istniejące).
  • PN-EN ISO 11091:2001 "Rysunki budowlane — Projekty zagospodarowania terenu" (odniesienie kontekstowe: powiązanie/dostosowanie w PN-B-01027:2002).

Materiały:

  • PN-B-01027:2002 – tabela/rozdział z oznaczeniami graficznymi zieleni (żywopłoty, zieleń urządzona)
  • Zestawy przykładowych legend i plansz PZT (plan zagospodarowania terenu) stosowanych w dydaktyce
  • Ćwiczenia praktyczne z rozpoznawania symboli na fragmentach map 1:500 i rysunków koncepcyjnych
