KWALIFIKACJA OGR4 - CZERWIEC 2023



PYTANIE NR 23.

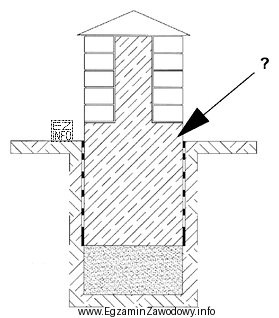

Zgodnie z normą PN-B-01030, element ogrodzenia wskazany na przekroju strzałką, należy wykonać
Ilustracja przedstawia przekrój pionowy elementu ogrodzenia, który jest związany z kwalifikacją technika architektury
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W PN-B-01030:2000 materiały na przekrojach identyfikuje się po szrafurze.
Pojedyncze, równoległe linie ukośne pod kątem ok. 45° oznaczają beton (w tym żelbet). Na rysunku strzałka wskazuje element z takim kreskowaniem, więc należy go wykonać z betonu zbrojonego.

Pełne wyjaśnienie:

Na rysunkach technicznych (przekrojach) materiał nie zawsze jest opisany słownie. Zamiast tego stosuje się znormalizowane oznaczenia graficzne (szrafury/kreskowania). Ich celem jest jednoznaczny odczyt dokumentacji przez różne osoby: projektanta, wykonawcę i nadzór.

Zgodnie z informacją kontekstową dla PN-B-01030:2000 (Tablica 1) beton/żelbet w przekroju oznacza się pojedynczymi, równoległymi liniami ukośnymi prowadzonymi pod kątem ok. 45°. Wskazany strzałką element na przekroju ma właśnie takie kreskowanie, dlatego poprawna odpowiedź to "z betonu zbrojonego".

Dlaczego pozostałe propozycje nie pasują do pokazanego oznaczenia?

  • "z pustaków szklanych" – pustaki szklane mają zwykle charakterystyczny wzór "kratki"/siatki, inny niż proste, ukośne linie równoległe.
  • "z cegły klinkierowej" – cegła (elementy murowe) jest przedstawiana innym kreskowaniem; w kontekście wskazano podwójne linie ukośne/krzyżujące się dla cegieł i pustaków. To nie jest ten wzór.
  • "z betonu lekkiego" – beton lekki ma oznaczenie różnicowane dodatkowymi znakami (np. symboliką kruszywa), a nie samymi równoległymi liniami.

Wskazówka egzaminacyjna: gdy pytanie odwołuje się do normy rysunkowej, kluczowy jest wzór szrafury, a nie "intuicja technologiczna". Najpierw porównaj kreskowanie z tablicą oznaczeń, dopiero potem rozważ funkcję elementu (np. fundament).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szrafura na rysunku technicznym?
Szrafura (kreskowanie) to wzór linii wypełniających pole przekroju, który wskazuje, z jakiego materiału wykonano element. Dzięki szrafurze można rozpoznać np. beton, cegłę czy izolację bez dodatkowych opisów tekstowych.
Jak rozpoznać beton zbrojony na przekroju wg PN-B-01030?
Wg PN-B-01030:2000 beton/żelbet w przekroju oznacza się pojedynczymi, równoległymi liniami ukośnymi (zwykle pod kątem ok. 45°). Jeśli wskazany element ma takie kreskowanie, należy go interpretować jako beton (w zadaniu: beton zbrojony).
Dlaczego w zadaniach ważne jest odwołanie do PN-B-01030?
Odwołanie do PN-B-01030 oznacza, że odpowiedź wynika z oznaczeń graficznych na rysunku, a nie z "typowego wykonania". Na egzaminie trzeba czytać rysunek jak kod: strzałka + szrafura = materiał przypisany w tablicy normy.
Jak odróżnić cegłę od betonu po kreskowaniu na rysunku?
Najczęstsza różnica to charakter wzoru: dla betonu są to zwykle proste, pojedyncze linie ukośne. Dla elementów murowych (np. cegły) stosuje się inne wzory (w kontekście: podwójne/krzyżujące się linie). Zawsze porównuj z tablicą oznaczeń.
Czy pustaki szklane mają charakterystyczne oznaczenie na przekroju?
Tak. Pustaki szklane przedstawia się wzorem przypominającym kratkę/siatkę, który ma kojarzyć się z modułową budową elementu i przejrzystością. Nie jest to wzór złożony wyłącznie z równoległych ukośnych linii jak dla betonu.
Kiedy na rysunku technicznym stosuje się przekrój zamiast widoku?
Przekrój stosuje się wtedy, gdy trzeba pokazać wnętrze elementu: warstwy materiałów, fundament, izolację lub sposób posadowienia w gruncie. W projektach ogrodzeń przekrój pomaga odczytać m.in. część fundamentową i warstwy podbudowy.
Jakie błędy najczęściej popełnia się przy odczycie szrafur?
Typowe błędy to: mylenie podobnych wzorów, ignorowanie kąta i gęstości linii oraz opieranie się na intuicji ("fundament to na pewno beton") zamiast na normie. Pomaga ćwiczenie porównywania kilku materiałów na jednej tablicy oznaczeń.
Czy PN-B-01030 dotyczy projektowania konstrukcji, np. zbrojenia?
Nie. PN-B-01030 dotyczy sposobu rysowania, czyli oznaczeń graficznych materiałów na rysunkach. To inny typ dokumentu niż normy obliczeniowe do projektowania konstrukcji. W tym zadaniu liczy się identyfikacja materiału po szrafurze.
Jak ćwiczyć rozpoznawanie materiałów na przekrojach przed egzaminem?
Skuteczne jest uczenie się "blokami": wydrukuj tablicę oznaczeń i rozwiązuj krótkie quizy (jaki materiał ma dany wzór). Potem przejdź do realnych detali (np. fundament słupka, murek) i próbuj opisać każdy element tylko na podstawie szrafury.
Gdzie w praktyce technika architektury krajobrazu przydaje się ta wiedza?
W projektach i realizacjach małej architektury: ogrodzenia, murki, schody terenowe, obrzeża, fundamenty pod elementy małej architektury. Poprawny odczyt rysunku pozwala zamówić właściwy materiał, uniknąć błędów wykonawczych i sprawdzić zgodność robót z projektem.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Specjaliści zwracają uwagę: "W PN-B-01030:2000 materiały na przekrojach identyfikuje się po szrafurze.Pojedyncze, równoległe linie ukośne pod kątem ok. 45° oznaczają beton (w tym żelbet)."

Źródła:

  • PN-B-01030:2000 "Rysunek budowlany – Oznaczenia graficzne materiałów budowlanych", Tablica 1 (oznaczenia materiałów w przekrojach).
  • PN-ISO 4069:1999 "Rysunek budowlany – Oznaczenia graficzne", dokument powiązany (stosowanie łączne wg informacji kontekstowej).
  • Polski Komitet Normalizacyjny (PKN), przegląd/wykaz statusu norm z 2021 r. – potwierdzenie statusu PN-B-01030:2000 jako aktualnej (AKTUALNA).

Materiały:

  • PN-B-01030:2000 – tablice oznaczeń materiałów (ćwiczenia z rozpoznawania szrafur)
  • Zeszyty ćwiczeń z rysunku budowlanego i technicznego (przekroje, kreskowanie)
  • Przykładowe detale ogrodzeń i fundamentów w dokumentacji projektowej (analiza przekrojów)
