Na rysunkach technicznych (w tym przekrojach konstrukcyjnych) stosuje się umowne oznaczenia graficzne, aby jednoznacznie przekazać, z jakich materiałów i warstw składa się element budowlany. W przypadku murków oporowych szczególnie ważne jest rozróżnienie elementów konstrukcyjnych (np. fundament, korpus muru) od warstw ochronnych (np. izolacje) oraz warstw towarzyszących (np. drenaż).

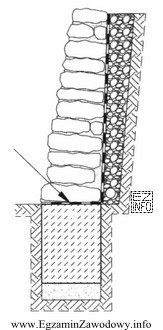

Odpowiedź "izolację." jest poprawna, ponieważ wskazana strzałką pogrubiona czarna linia na styku fundamentu i muru odpowiada konwencjonalnemu zapisowi warstwy izolacji przeciwwilgociowej (izolacji poziomej). Taka izolacja ma praktyczny cel: odciąć kapilarne podciąganie wilgoci z części fundamentowej do części murowanej, co ogranicza zawilgocenie, wykwity solne i uszkodzenia mrozowe.
- "klej." jest odpowiedzią błędną, bo klej to materiał łączący elementy (stosowany zależnie od technologii), a na przekroju konstrukcyjnym zwykle nie oznacza się go jako osobnej, ciągłej warstwy na całym styku fundament–mur.
- "zaprawę." jest błędne, ponieważ zaprawa pełni funkcję spoiwa w spoinach między elementami murowymi, a nie jako jednolita, wyraźnie wydzielona warstwa odcinająca wilgoć na całej powierzchni styku.
- "zbrojenie." jest błędne, gdyż zbrojenie przedstawia się jako pręty/siatki wewnątrz elementu (najczęściej żelbetowego), a nie jako pogrubioną linię na granicy dwóch warstw.
W praktyce zawodowej (także w architekturze krajobrazu) umiejętność rozpoznania izolacji na przekrojach pomaga poprawnie zaprojektować i skontrolować wykonanie murków oporowych w terenie, gdzie stały kontakt z gruntem i wodą opadową zwiększa ryzyko zawilgocenia konstrukcji.
