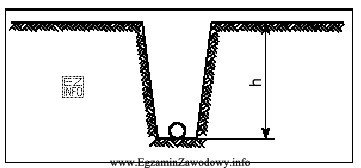

Wymiar h na przekroju wykopu oznacza głębokość ułożenia kabla w gruncie mierzona od poziomu terenu do miejsca posadowienia kabla. Tę głębokość dobiera się tak, aby kabel był chroniony przed typowymi zagrożeniami: uszkodzeniami podczas prac ziemnych (łopata, łyżka koparki), obciążeniami od ruchu pojazdów oraz skutkami przemarzania gruntu.
Dla kabli telekomunikacyjnych magistralnych wymagana głębokość podstawowa wynosi 0,7 m. W praktyce oznacza to przygotowanie wykopu o głębokości pozwalającej na wykonanie podsypki i stabilne ułożenie kabla na dnie, a następnie jego bezpieczne zasypanie warstwami gruntu. Często stosuje się także taśmę ostrzegawczą umieszczaną nad kablem (zwykle w przybliżeniu w połowie głębokości), aby przy późniejszych robotach ziemnych wcześniej zasygnalizować obecność infrastruktury.
Dlaczego pozostałe odpowiedzi są błędne?
- "0,5 m" to wartość spotykana jako rozwiązanie minimalne w szczególnych sytuacjach (np. pod chodnikami lub dla innych kategorii prowadzenia), ale nie jest właściwą głębokością dla kabli magistralnych w typowych warunkach gruntowych.
- "0,9 m" i "1,2 m" mogą występować jako głębokości zwiększone w warunkach specjalnych (np. skrzyżowania, dodatkowe osłony, wymagania projektowe), jednak nie są one minimalną wymaganą głębokością dla kabli magistralnych w ziemi.
Wskazówka egzaminacyjna: w tego typu pytaniach kluczowe jest rozróżnienie, czy chodzi o kable telekomunikacyjne czy elektroenergetyczne, oraz czy pytanie dotyczy wartości minimalnej (standardowej) czy sytuacji wyjątkowych. Najczęstszy błąd to mechaniczne przeniesienie zasad z innej infrastruktury albo wybranie wartości dotyczącej chodnika zamiast kabla magistralnego.
