W pytaniu sprawdzana jest umiejętność odczytania kolejności operacji spawalniczych z procedury montażu dotyczącej usztywnień dennika. W praktyce stoczniowej kolejność spawania nie jest przypadkowa: wpływa na skurcz spoin, rozkład naprężeń własnych oraz końcową geometrię elementu (zwichrowania, łódkowanie, ściąganie krawędzi).

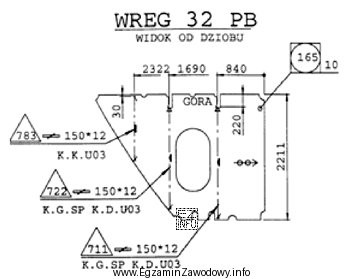

Odpowiedź "poz. 722, 711, 783" jest poprawna, ponieważ odpowiada sekwencji wskazanej w procedurze na rysunku. Taka sekwencja bywa dobierana m.in. po to, aby:
- unikać kumulowania ciepła w jednym obszarze i ograniczyć lokalne przegrzanie,
- zrównoważyć skurcz spoin poprzez wykonanie spoin w odpowiednich miejscach i kolejności,
- zachować wymaganą płaskość/kształt dennika i nie utrudnić dalszego montażu,
- nie "zamknąć" odkształceń zbyt wczesnym wykonaniem spoin węzłowych.
Pozostałe sekwencje są błędne, bo zmieniają kolejność elementów w stosunku do procedury. W konsekwencji mogłyby prowadzić do wykonania spoin w innej kolejności niż przewidziana technologicznie, a to w konstrukcjach kadłubowych zwiększa ryzyko odkształceń oraz konieczności prostowania, a także może powodować trudności w pasowaniu kolejnych części. Na egzaminie kluczowe jest, aby nie kierować się samą numeracją pozycji ani "intuicją", tylko dokładnie odczytać wskazania na rysunku/procedurze (strzałki, numerację kroków, opis kolejności).
Wskazówka do nauki: jeśli pytanie odwołuje się do procedury na rysunku, traktuj je jak zadanie z dokumentacji – najpierw zidentyfikuj wszystkie pozycje, a potem odczytaj kolejność kroków dokładnie w takiej formie, jak podano w instrukcji.
