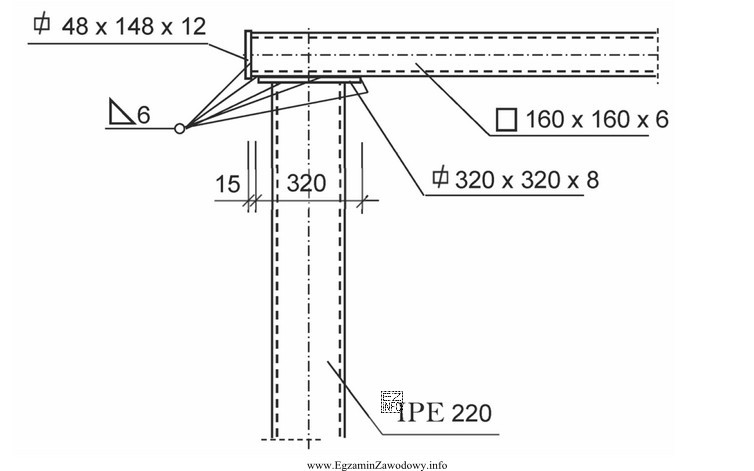

W tego typu zadaniach kluczowe jest odczytanie z rysunku trzech informacji: (1) rodzaju spoiny, (2) wymiaru/grubości spoiny podanego w milimetrach oraz (3) zakresu wykonania spoiny (np. odcinkowo, jednostronnie/dwustronnie, albo "dookoła", czyli na całym obwodzie łączonego elementu).
Odpowiedź prawidłowa wskazuje spoinę pachwinową o grubości 6 mm wykonaną na całym obwodzie blachy. Taki zapis jest typowy dla połączeń elementów węzła, gdy wymagane jest ciągłe obspawanie krawędzi blachy głowicy słupa w celu zapewnienia odpowiedniej nośności i sztywności połączenia oraz ograniczenia lokalnych koncentracji naprężeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Spoina czołowa 8 mm na całym obwodzie – to inny typ złącza. Spoina czołowa dotyczy zwykle łączenia elementów "na styk" i wymaga innego przygotowania krawędzi. Jeśli rysunek wskazuje spoinę pachwinową, nie wolno jej zamieniać na czołową.
- Spoiny pachwinowe dwustronne 6 mm – "dwustronne" opisuje wykonanie spoiny po obu stronach złącza, ale nie jest tym samym co wymaganie "na całym obwodzie". Można mieć spoinę dwustronną tylko na wybranych odcinkach, więc ta odpowiedź nie odtwarza warunku obwodowego.
- Spoina pachwinowa 8 mm na całym obwodzie – rodzaj i zakres mogą się zgadzać, ale wymiar spoiny jest inny. W zadaniach z rysunku wymiar należy przepisać dokładnie; zwiększanie "na zapas" nie jest poprawne egzaminacyjnie i bywa niedopuszczalne technologicznie (np. większe wprowadzenie ciepła i odkształcenia).
Wskazówka egzaminacyjna: czytaj odpowiedzi "warstwowo": najpierw typ spoiny (pachwinowa/czołowa), potem wymiar (6/8 mm), na końcu warunek wykonania (na całym obwodzie/dwustronnie). Pomyłki najczęściej wynikają z pominięcia jednego z tych trzech elementów.
