KWALIFIKACJA BUD1 - CZERWIEC 2021



PYTANIE NR 5.

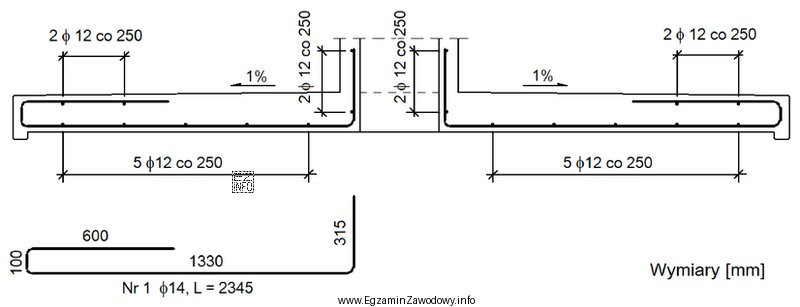

Zgodnie z przedstawionym rysunkiem długość prętów Nr 1 wynosi
Ilustracja przedstawia rysunek techniczny związany z zawodem betoniarza-zbrojarza, a dokładniej z kwalifikacją BD12.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość 2345 mm wynika z odczytu długości pręta Nr 1 bezpośrednio z wymiarowania na rysunku. Pozostałe propozycje to typowe pułapki: mogą odpowiadać pojedynczym odcinkom/fragmentom wymiaru albo innym, pomocniczym wymiarom, a nie długości całkowitej pręta wskazanego numerem.

Pełne wyjaśnienie:

W zadaniach tego typu kluczowe jest, aby czytać długość dokładnie tego elementu, który wskazuje pytanie (tu: pręt Nr 1) oraz zrozumieć, jaki rodzaj wymiaru podano na rysunku.

Dlaczego poprawna jest odpowiedź "2345 mm"?
To wartość odpowiadająca długości pręta Nr 1 odczytanej z rysunku (w standardowej dokumentacji zbrojeniowej długości podaje się w milimetrach). Jeżeli na rysunku występuje kilka wymiarów wzdłuż jednego pręta, długość całkowita jest zwykle podana jako wymiar wynikowy albo wynika z prawidłowego odczytania kompletnego łańcucha wymiarowego.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "600 mm" – taka wartość często odpowiada pojedynczemu fragmentowi (np. jednemu odcinkowi pomiędzy załamaniami, osiami lub krawędziami) i bywa mylona z długością całkowitą przez nieuwagę.
  • "1330 mm" – to typowy przykład wartości pośredniej: może wyglądać wiarygodnie, ale nie reprezentuje pełnego wymiaru pręta Nr 1 (np. obejmuje tylko część odcinków albo dotyczy innej linii wymiarowej).
  • "250 mm" – to bardzo mały wymiar, który w praktyce częściej jest wymiarem detalu (np. odsunięcia, zakotwienia, fragmentu) niż pełnej długości pręta; wybór takiej odpowiedzi zwykle wynika z pomylenia roli wymiaru.

Wskazówki egzaminacyjne

  • Najpierw zlokalizuj oznaczenie Nr 1 na rysunku, dopiero potem szukaj przypisanego mu wymiaru.
  • Sprawdź, czy rysunek podaje jedną długość pręta, czy kilka wymiarów cząstkowych (łańcuch). W drugim przypadku upewnij się, że odczytujesz wartość końcową, a nie przypadkowy fragment.
  • Zwracaj uwagę na jednostki – w rysunkach zbrojeniowych standardowo jest to mm.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać długość pręta zbrojeniowego z rysunku?
Najpierw znajdź oznaczenie pręta (np. "Nr 1"), a potem przypisaną mu linię wymiarową lub tabelę zestawieniową. Odczytuj długość całkowitą, nie pojedynczy odcinek. Zawsze sprawdź jednostki (najczęściej mm) i czy rysunek nie pokazuje kilku wymiarów cząstkowych.
Dlaczego na rysunku występuje kilka wymiarów dla jednego pręta?
Rysunek może pokazywać łańcuch wymiarowy, czyli wymiary kolejnych odcinków, np. między załamaniami lub punktami charakterystycznymi. To ułatwia wykonanie pręta, ale zwiększa ryzyko pomyłki na egzaminie: łatwo wybrać jeden z odcinków zamiast długości całkowitej.
Co oznacza numer pręta (np. Nr 1) na rysunku zbrojenia?
Numer pręta identyfikuje konkretny element zbrojenia w danym rysunku. Dzięki temu można powiązać pręt z jego średnicą, kształtem, ilością i długością (często w zestawieniu stali). Na egzaminie numer pomaga upewnić się, że odczytujesz dane właściwego pręta.
Kiedy wynik w mm może wyglądać "za duży" lub "za mały" i wprowadzać w błąd?
To częsty efekt porównywania wartości "na oko" bez analizy rysunku. Duże liczby mogą być prawidłowe dla długich elementów, a małe mogą dotyczyć tylko fragmentu. Zamiast intuicji sprawdzaj: czy wymiar opisuje całość pręta, czy tylko odcinek, oraz czy dotyczy właściwego numeru.
Czy długość pręta na rysunku to zawsze długość po rozprostowaniu?
Nie zawsze. Zależy od sposobu przedstawienia i opisu dokumentacji. W praktyce rysunek lub zestawienie może podawać długość pręta jako długość przygotowawczą do cięcia/gięcia. Jeśli na rysunku są załamania, trzeba upewnić się, czy podano długość całkowitą, czy wymiary odcinków.
Jakie błędy najczęściej popełnia się przy odczycie długości prętów na egzaminie?
Najczęściej: wybór wymiaru cząstkowego zamiast całkowitego, odczyt wartości dla innego pręta niż wskazany numerem, pominięcie części łańcucha wymiarowego oraz automatyczne założenie, że "najbardziej widoczny" wymiar jest szukanym wynikiem.
Dlaczego odpowiedzi zawierają wartości, które mogą być wymiarami fragmentów pręta?
To typowe "dystraktory" sprawdzające, czy zdający rozumie rysunek. Wartości takie jak krótsze odcinki lub odległości pomocnicze bywają na rysunku równie wyraźne jak wymiar końcowy. Poprawny wybór wymaga powiązania wymiaru z prętem i odczytu długości całkowitej.
Jak sprawdzić, czy odczytuję właściwą linię wymiarową na rysunku?
Porównaj położenie linii wymiarowej z geometrią pręta i jego oznaczeniem (Nr). Linia wymiarowa odnosząca się do pręta powinna być logicznie związana z jego końcami/załamaniami. Jeśli rysunek ma wiele elementów, najpierw "śledź" pręt, a dopiero potem czytaj wartości.
Czy na rysunkach zbrojeniowych zawsze stosuje się milimetry?
W praktyce budowlanej bardzo często domyślną jednostką w rysunkach zbrojeniowych są milimetry, ale na egzaminie warto sprawdzić opis rysunku lub nagłówek. Jeśli nie ma informacji o innej jednostce, przyjmuje się standard dokumentacji, a wynik zapisuje zgodnie z podanymi odpowiedziami.
Jak trenować odczyt długości prętów z rysunków przed egzaminem BUD.1?
Ćwicz na zestawach zadań z rysunkami zbrojeniowymi: najpierw identyfikacja pręta po numerze, potem odczyt długości, a na końcu weryfikacja, czy nie pomyliłeś wymiaru cząstkowego z całkowitym. Dobrą metodą jest zakrywanie innych wymiarów i skupienie się tylko na pręcie wskazanym w pytaniu.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Według specjalistów z branży: "Wartość 2345 mm wynika z odczytu długości pręta Nr 1 bezpośrednio z wymiarowania na rysunku."
