KWALIFIKACJA TWO3 - CZERWIEC 2019

PYTANIE NR 17.

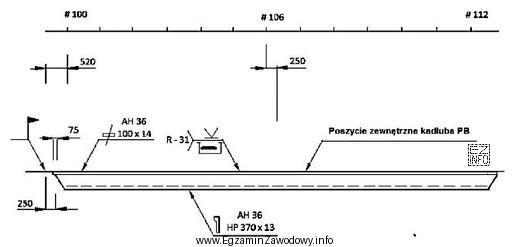

Zgodnie z przedstawionym rysunkiem należy wykonać montaż
Ilustracja przedstawia schemat techniczny związany z montażem elementów kadłuba jednostki pływającej, co jest związane z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stępka przechyłowa to element montowany na zewnętrznej części poszycia (zwykle w rejonie dna/burty), którego zadaniem jest ograniczanie kołysań bocznych. Pozostałe odpowiedzi dotyczą elementów usztywniających poszycie lub szkielet kadłuba (wręgi, wzdłużniki, płyty), a nie typowego "kilowego" elementu przeciwprzechyłowego.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "stępki przechyłowej", ponieważ stępka przechyłowa (bilge keel) jest charakterystycznym elementem konstrukcyjnym montowanym na zewnętrznym poszyciu w strefie przejścia dna w burtę. Jej podstawową funkcją jest tłumienie przechyłów i ograniczanie kołysań bocznych jednostki w ruchu na fali. Na rysunkach konstrukcyjnych rozpoznaje się ją jako podłużny, wystający element dołączony do poszycia w okolicy "załamania" obrysu przekroju.

Odpowiedź "płyty krawędziowej" jest błędna, bo płyta krawędziowa to element poszycia/obramowania na krawędzi określonego pola blach, zwykle nie pełni funkcji przeciwprzechyłowej i nie jest typowym elementem "wystającym" jak stępka przechyłowa. Jest to raczej część poszycia o określonym przebiegu, łączona spoinami z sąsiednimi blachami.

Odpowiedź "wręgu burtowego" także jest błędna: wręgi są elementami poprzecznymi (ramami) kształtującymi i usztywniającymi kadłub. Wręg burtowy pracuje jako usztywnienie burty i nadaje jej kształt w przekroju, ale nie jest elementem montowanym "na zewnątrz" w celu tłumienia przechyłów.

Odpowiedź "wzdłużnika dennego" jest niepoprawna, bo wzdłużnik denny to element wzdłużny szkieletu dna, którego celem jest usztywnienie i przenoszenie obciążeń w konstrukcji dna. Zwykle znajduje się wewnątrz konstrukcji (pod poszyciem, w układzie żeber/wzdłużników), a nie jako zewnętrzny "płetwowy" element.

Wskazówka egzaminacyjna: gdy na rysunku widzisz element podłużny dołączony do poszycia w rejonie przejścia dna w burtę i "wystający" na zewnątrz, najczęściej chodzi o stępkę przechyłową. Z kolei wręgi rozpoznaje się jako elementy poprzeczne, a wzdłużniki jako wewnętrzne podłużne usztywnienia dna lub burty.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Stępka przechyłowa to podłużny element mocowany na zewnętrznym poszyciu w rejonie przejścia dna w burtę. Jej główną rolą jest tłumienie przechyłów (kołysań bocznych) jednostki poprzez zwiększenie oporu hydrodynamicznego podczas ruchu poprzecznego.
Najczęściej widać ją jako "płetwę" lub wystający pas materiału dołączony do poszycia w okolicy załamania obrysu (między dnem a burtą). Jest elementem zewnętrznym, a nie częścią wewnętrznego szkieletu kadłuba.
Wręg burtowy jest elementem poprzecznym (ramą) kształtującym i usztywniającym burtę w przekroju. Wzdłużnik denny jest elementem wzdłużnym usztywniającym dno i przenoszącym obciążenia wzdłuż kadłuba. Różnią się kierunkiem przebiegu i funkcją.
Stępka przechyłowa działa głównie hydrodynamicznie i jest montowana na zewnątrz poszycia, aby ograniczać kołysania. Wzdłużnik denny to element konstrukcyjny szkieletu, zwykle wewnętrzny, którego zadaniem jest usztywnienie dna i przenoszenie sił w konstrukcji.
Montaż wykonuje się w trakcie budowy lub modernizacji kadłuba, gdy przewidziano je w dokumentacji konstrukcyjnej. Mogą być także dodawane przy przebudowach, jeśli analiza eksploatacyjna wskazuje potrzebę poprawy stateczności dynamicznej i komfortu kołysania.
Najczęściej przebiega podłużnie po obu burtach w rejonie przejścia dna w burtę (strefa "bilen"). To miejsce jest korzystne, bo podczas przechyłów generuje się tam duży ruch poprzeczny wody, a więc i skuteczne tłumienie kołysania.
Zwykle nie. Płyta krawędziowa jest elementem poszycia/obramowania i służy głównie do zapewnienia ciągłości oraz właściwego połączenia blach w danym rejonie konstrukcji. Funkcja przeciwprzechyłowa wymaga elementu o kształcie i usytuowaniu zwiększającym opór hydrodynamiczny.
Częste są pomyłki między elementami wewnętrznymi (wręgi, wzdłużniki) a zewnętrznymi dodatkami (np. stępki przechyłowe). Uczniowie mylą też widok z przekrojem i nie sprawdzają, czy element jest częścią poszycia, czy szkieletu usztywniającego.
Najlepiej łączyć termin z funkcją i położeniem: np. "wręg" = element poprzeczny, "wzdłużnik" = element wzdłużny, "stępka przechyłowa" = zewnętrzny element tłumiący przechyły. Warto ćwiczyć na przekrojach dna i burt oraz szkicować układ.
W praktyce montaż, remont i modernizacja kadłuba opierają się na dokumentacji technicznej. Umiejętność rozpoznania elementu na rysunku pozwala dobrać właściwe materiały, kolejność prac i technologię wykonania, a także kontrolować zgodność wykonania z projektem.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Stępka przechyłowa to element montowany na zewnętrznej części poszycia (zwykle w rejonie dna/burty), którego zadaniem jest ograniczanie kołysań bocznych."

Materiały:

  • Podręczniki i skrypty z konstrukcji kadłuba oraz technologii budowy statków (rozdziały o elementach wzdłużnych i poprzecznych)
  • Materiały dydaktyczne z czytania dokumentacji technicznej/rysunku okrętowego
  • Instrukcje zakładowe i przykładowe rysunki warsztatowe (sekcje dna i burt) wykorzystywane w kształceniu zawodowym
