KWALIFIKACJA BUD8 - STYCZEŃ 2018

PYTANIE NR 18.

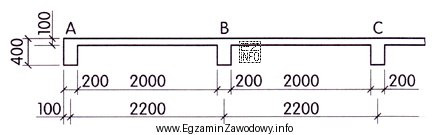

Zgodnie z rysunkiem odległość osiowa pomiędzy żebrem A i C fragmentu płyty żelbetowej prefabrykowanej wynosi
Ilustracja przedstawia schematyczny rysunek techniczny fragmentu płyty żelbetowej prefabrykowanej, używany w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odległość osiowa odczytuje się z wymiaru podanego na rysunku między osiami żeber oznaczonych A i C. Wymiar ten dotyczy osi (nie krawędzi żeber), dlatego nie należy wybierać wartości "w świetle". Z rysunku wynika wartość 4 400 mm.

Pełne wyjaśnienie:

W zadaniach tego typu kluczowe jest poprawne rozumienie pojęcia odległości osiowej. Oznacza ona dystans mierzony między osiami dwóch elementów (tu: żeber A i C), czyli między umownymi liniami środkowymi tych żeber. Na rysunkach prefabrykatów żelbetowych taki wymiar jest zwykle podany jako wartość liczbowa w mm w linii wymiarowej odnoszącej się do osi lub znaków osiowych.

Poprawna odpowiedź to 4 400 mm, ponieważ jest to wartość wskazana na rysunku jako rozstaw osi żeber A i C. Pozostałe propozycje są typowymi "pułapkami" egzaminacyjnymi:

  • 2 000 mm oraz 2 200 mm mogą odpowiadać rozstawom pojedynczych przęseł/odcinków (np. między sąsiednimi żebrami) lub wymiarom cząstkowym, ale nie całej odległości od A do C.
  • 4 000 mm jest wartością "okrągłą" i bywa wybierana na skróty, gdy zdający nie odczyta dokładnie liczby (np. pomija dodatkowe 400 mm) albo myli wymiar osiowy z innym wymiarem całkowitym.

Na egzaminie warto stosować prostą procedurę: (1) upewnić się, że odczyt dotyczy osi, a nie krawędzi; (2) znaleźć na rysunku oznaczenia A i C; (3) odczytać wymiar przypisany dokładnie do tych osi; (4) sprawdzić jednostkę (tu: mm) oraz zapis tysięcy i setek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Odległość osiowa to dystans mierzony między osiami (liniami środkowymi) dwóch elementów, a nie między ich krawędziami. Na rysunku odczytuje się ją z wymiaru przypisanego do osi lub znaków osiowych, zwykle podanego w milimetrach.
Wymiar osiowy odnosi się do osi elementów (środka), a wymiar w świetle do wolnej przestrzeni między krawędziami. W praktyce pomagają strzałki i punkty odniesienia linii wymiarowej: jeśli wskazują osie/znaki osi, to jest to rozstaw osiowy.
Najczęściej działa pośpiech i "czytanie z grubsza": zdający zauważa liczbę zaczynającą się od 4 i wybiera wartość okrągłą. Dodatkowo 400 mm bywa traktowane jako "niewielka różnica", choć w montażu prefabrykatów ma znaczenie.
Najpierw trzeba odszukać oznaczenia literowe przy żebrach lub w legendzie rysunku. Następnie śledzi się linie odniesienia do konkretnych żeber. Dopiero potem odczytuje się wymiar, którego końce odnoszą się do osi tych żeber.
Tak, jeśli rysunek ma podane wymiary liczbowe (a w zadaniach egzaminacyjnych zwykle ma). Wtedy skala nie jest potrzebna do obliczeń, bo nie mierzy się linijką po wydruku, tylko odczytuje wartość z wymiarowania.
Typowe błędy to: odczyt wymiaru z niewłaściwej linii (np. cząstkowej zamiast całkowitej), pomylenie osi z krawędzią, nieuwaga w zapisie tysięcy/setek oraz przyjęcie "ładnej" liczby bez sprawdzenia oznaczeń A, B, C.
Litery służą do jednoznacznego oznaczania wybranych elementów, osi, przekrojów lub punktów odniesienia. Dzięki temu można w opisie zadania wskazać dokładnie, między którymi elementami należy odczytać wymiar, bez długiego opisu geometrii.
Rozstaw osiowy jest potrzebny m.in. przy ustawianiu podpór i łożysk, kontroli zgodności prefabrykatu z projektem, wyznaczaniu położeń otworów/łączników oraz unikaniu kolizji podczas montażu. To wymiar "organizujący" układ elementów.
Tak, w zależności od geometrii elementu mogą odpowiadać innym rozstawom (np. między sąsiednimi żebrami) albo wymiarom cząstkowym. W tym typie zadania poprawność zależy od tego, czy wymiar obejmuje dokładnie osie żeber A i C.
Ćwicz na rysunkach z podanymi wymiarami: najpierw lokalizuj oznaczenia (A, C), potem identyfikuj, czy mowa o osi czy krawędzi, a na końcu odczytuj właściwą linię wymiarową. Po każdym zadaniu porównaj, które wymiary były cząstkowe, a które całkowite.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że odległość osiowa odczytuje się z wymiaru podanego na rysunku między osiami żeber oznaczonych A i C.

Materiały:

  • Podręczniki i skrypty z rysunku technicznego budowlanego (działy: wymiarowanie, oznaczenia, przekroje)
  • Materiały szkolne z montażu prefabrykatów żelbetowych (odczyt dokumentacji montażowej)
  • Zestawy przykładowych rysunków prefabrykatów do ćwiczeń odczytu wymiarów
