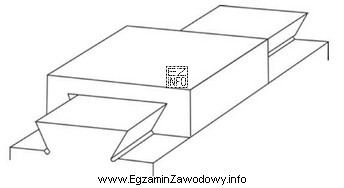

W stoliku krzyżowym mikroskopu przesuw w osiach X i Y musi być sztywny, powtarzalny i umożliwiać dokładną regulację luzu. Dlatego często spotyka się prowadnice ślizgowe o profilu jaskółczego ogona (tzw. dovetail). Ich cechą rozpoznawczą jest przekrój z dwiema skośnymi powierzchniami, które wzajemnie się obejmują. Taki kształt zapewnia dobre prowadzenie boczne oraz pozwala zastosować klin/listwę dociskową do kasowania luzu.
Dlaczego poprawna jest odpowiedź: "w kształcie jaskółczego ogona"?
Bo opisuje typ prowadnicy identyfikowany po geometrycznym profilu: prowadnica nie jest okrągła (jak wałek), nie ma rolek ani kulek, tylko ma powierzchnie ślizgowe o charakterystycznym "rozszerzającym się" kształcie. W mechanice precyzyjnej jest to rozwiązanie popularne m.in. w saniach, suportach i stolikach pozycjonujących.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "walcową" – sugeruje prowadzenie na elementach cylindrycznych (np. wałkach prowadzących). Taki typ rozpoznaje się po okrągłych przekrojach/wałkach, a nie po skośnych powierzchniach tworzących "jaskółczy ogon".
- "rolkową" – wskazuje prowadnicę wykorzystującą rolki (elementy toczne). Wtedy na rysunku zwykle widać rolki/łożyska lub bieżnie; konstrukcja i sposób pracy różnią się od prowadnicy ślizgowej typu dovetail.
- "ze swobodnymi elementami tocznymi" – oznacza rozwiązania z kulkami/wałeczkami pracującymi jako luźne elementy toczne (np. w koszykach lub obiegu). To inna klasa prowadzenia (toczna), której cechy konstrukcyjne nie odpowiadają profilowi jaskółczego ogona.
Wskazówka egzaminacyjna: przy rozpoznawaniu prowadnic na rysunku najpierw szukaj kształtu przekroju: okrągły → walcowa; widoczne rolki/kulki → toczna; trapez z dwiema skośnymi ściankami → jaskółczy ogon. To pozwala szybko odróżnić rozwiązania ślizgowe od tocznych.
