KWALIFIKACJA OGR4 - STYCZEŃ 2016



PYTANIE NR 21.
Zgodnie z zamieszczonym fragmentem planu parkingu, droga biegnąca pomiędzy ciągami miejsc parkingowych ma spadki odpowiednio

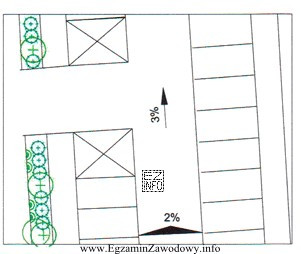

Ilustracja przedstawia fragment planu parkingu, który jest częścią pytania egzaminacyjnego związanego z kwalifikacją TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spadek poprzeczny dwustronny oznacza odprowadzenie wody na obie strony osi jezdni, a spadek podłużny dotyczy nachylenia wzdłuż jej przebiegu. Z odczytu podanych na planie oznaczeń wynika wartość 2% dla spadku poprzecznego i 3% dla podłużnego.

Pełne wyjaśnienie:

W pytaniu sprawdzana jest umiejętność odczytania spadków z fragmentu planu oraz poprawne rozróżnienie dwóch rodzajów nachyleń nawierzchni:

  • spadek poprzeczny – nachylenie "w poprzek" jezdni manewrowej, istotne dla szybkiego odprowadzenia wody z powierzchni,
  • spadek podłużny – nachylenie "wzdłuż" kierunku drogi, wpływające na kierunek spływu oraz współpracę z wpustami i innymi elementami odwodnienia.

Na planach spadki są zwykle opisane procentowo i często towarzyszą im strzałki/oznaczenia kierunku. Spadek poprzeczny dwustronny oznacza, że powierzchnia jest ukształtowana symetrycznie (np. "daszkowo"), a woda spływa na obie strony. Właściwa para wartości to: 2% (poprzeczny dwustronny) oraz 3% (podłużny), bo tak wskazano w oznaczeniach na załączonym fragmencie.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • Opcja z zamienionymi wartościami 2% i 3% to typowa pułapka polegająca na przełożeniu liczb między rodzajami spadku bez weryfikacji, co opisano na rysunku.
  • Opcje ze spadkiem jednostronnym są błędne, jeśli na planie wskazano spadek dwustronny; jednostronny sugerowałby odpływ tylko w jedną stronę.
  • Odpowiedź ucięta (bez pełnej wartości spadku podłużnego) nie spełnia wymogu kompletności i nie pozwala jednoznacznie wskazać pary spadków.

Wskazówka egzaminacyjna: najpierw ustal typ spadku (jedno- czy dwustronny), a dopiero potem dopasuj właściwy procent do spadku poprzecznego i podłużnego, nie odwrotnie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spadek poprzeczny nawierzchni na parkingu?
Spadek poprzeczny to nachylenie nawierzchni "w poprzek" jezdni manewrowej lub pasa ruchu. Jego celem jest szybkie odprowadzenie wody opadowej z powierzchni, aby nie tworzyły się kałuże i zastoje. Na rysunkach bywa opisany procentem oraz kierunkiem spływu.
Co to jest spadek podłużny drogi między miejscami parkingowymi?
Spadek podłużny to nachylenie wzdłuż osi drogi (w kierunku jej przebiegu). Wpływa na to, dokąd woda będzie spływać na dłuższym odcinku i jak współpracuje to z odwodnieniem (np. wpustami). Na planie zwykle jest podany w procentach przy osi lub przy opisie niwelety.
Jaka jest różnica między spadkiem jednostronnym a dwustronnym?
Spadek jednostronny oznacza, że cała szerokość nawierzchni opada w jedną stronę (odpływ po jednej krawędzi). Spadek dwustronny oznacza odpływ na dwie strony od osi (np. układ "daszkowy"). Różnicę rozpoznaje się po oznaczeniach na przekroju lub symbolach spadków na planie.
Jak odczytać na planie, czy spadek jest dwustronny?
Najczęściej wskazują to strzałki kierunku spływu po obu stronach osi albo zapis/oznaczenie typu spadku w opisie technicznym. Jeśli woda ma odpływać na obie strony, oznaczenia pojawiają się symetrycznie. W zadaniach egzaminacyjnych kluczowe jest odczytanie tego z fragmentu rysunku, a nie domyślanie się.
Dlaczego w projektach parkingów podaje się spadki w procentach?
Procentowy zapis spadku jest wygodny, bo opisuje stosunek różnicy wysokości do długości odcinka (np. 2% to 2 cm na 1 m). Dzięki temu łatwo kontrolować wykonanie robót ziemnych i nawierzchniowych oraz zaplanować odwodnienie. Na egzaminie procenty pozwalają też szybko porównywać warianty odpowiedzi.
Czy da się odpowiedzieć na takie pytanie bez rysunku planu parkingu?
Zwykle nie, ponieważ pytanie odwołuje się do konkretnego fragmentu planu z oznaczeniami spadków. Wiedza ogólna o typowych wartościach nie wystarczy, gdy w odpowiedziach występują podobne liczby (np. 2% i 3%) oraz różny typ spadku (jedno- lub dwustronny).
Jakie błędy najczęściej popełnia się przy rozpoznawaniu spadków na planie?
Najczęstsze błędy to: zamiana spadku poprzecznego z podłużnym, pominięcie informacji "jednostronny/dwustronny", odczytanie wartości z niewłaściwej części rysunku oraz kierowanie się pamięcią "typowych spadków" zamiast oznaczeń. Pomaga strategia: najpierw typ spadku, potem liczby.
Kiedy w praktyce stosuje się spadek poprzeczny dwustronny na dojazdach?
Stosuje się go tam, gdzie korzystne jest odprowadzenie wody na obie strony nawierzchni, np. na jezdniach manewrowych o symetrycznym przekroju lub gdy po obu stronach zaprojektowano elementy odbioru wód. Wybór zależy od układu odwodnienia, krawężników i ukształtowania terenu.
Jak sprawdzić na egzaminie, czy procenty spadków nie zostały zamienione?
Najlepiej porównać, gdzie na rysunku wpisano wartości: zapis przy przekroju/oznaczeniu poprzecznym dotyczy spadku poprzecznego, a zapis wzdłuż osi lub opisu niwelety dotyczy spadku podłużnego. Pomaga też odszukanie strzałek spływu: ich układ zwykle wskazuje, który spadek właśnie czytasz.
Gdzie w dokumentacji projektu zagospodarowania terenu szuka się informacji o spadkach?
Informacji o spadkach szuka się na planach sytuacyjno-wysokościowych (oznaczenia procentowe, strzałki spływu), w przekrojach oraz w opisie technicznym. W zadaniach egzaminacyjnych najczęściej jest to bezpośrednio podane na fragmencie rysunku, aby można było dokonać jednoznacznego odczytu.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Spadek poprzeczny dwustronny oznacza odprowadzenie wody na obie strony osi jezdni, a spadek podłużny dotyczy nachylenia wzdłuż jej przebiegu."

Materiały:

  • Podręczniki i skrypty z podstaw projektowania nawierzchni i odwodnienia terenu (architektura krajobrazu/inżynieria środowiska)
  • Materiały dydaktyczne z czytania map i rysunków sytuacyjno-wysokościowych
  • Przykładowe projekty zagospodarowania terenu z legendą oznaczeń spadków i kierunków odpływu
