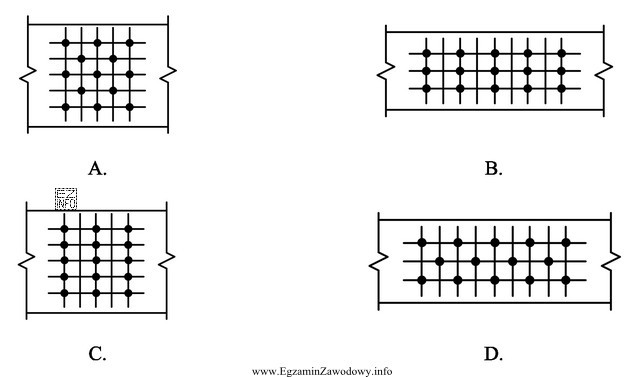

W zadaniu kluczowe jest poprawne odczytanie opisu rozmieszczenia łączników: "układ prostokątny o 5 gwoździach w szeregu i 3 gwoździach w rzędzie". Taki zapis opisuje siatkę łączników w dwóch prostopadłych kierunkach, czyli układ 5×3.
Co należy zrobić na egzaminie?
- Sprawdzić jeden kierunek: na poprawnym rysunku musi dać się wskazać linię (kierunek), w której w jednym ciągu jest 5 gwoździ.
- Sprawdzić kierunek prostopadły: w drugim kierunku muszą występować 3 gwoździe.
- Ocenić całość układu: jeśli jest to pełna siatka prostokątna 5×3, to łącznie w obrysie takiej siatki będzie 15 gwoździ (o ile rysunek przedstawia kompletny układ bez "brakujących" punktów).
Dlaczego odpowiedź oznaczona jako poprawna jest poprawna? Ponieważ przedstawia złącze, w którym liczba gwoździ w dwóch kierunkach odpowiada dokładnie wymaganym wartościom 5 oraz 3, tworząc układ prostokątny.
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej dzieje się tak z jednego z powodów:
- pokazują inną liczbę gwoździ w jednym z kierunków (np. 4×3, 5×2, 5×4),
- pokazują układ innego typu (np. przesunięty, ukośny), a nie siatkę prostokątną,
- zawierają tę samą liczbę gwoździ, ale w innym rozumieniu "rząd/szereg" (błąd interpretacji kierunków liczenia).
Wskazówka egzaminacyjna: nie licz "na oko". Najpierw znajdź kierunek, w którym łatwo policzyć 5 gwoździ w jednej linii, a dopiero potem sprawdź, czy w kierunku prostopadłym są 3. To ogranicza typową pomyłkę polegającą na odwróceniu rzędu i szeregu.
