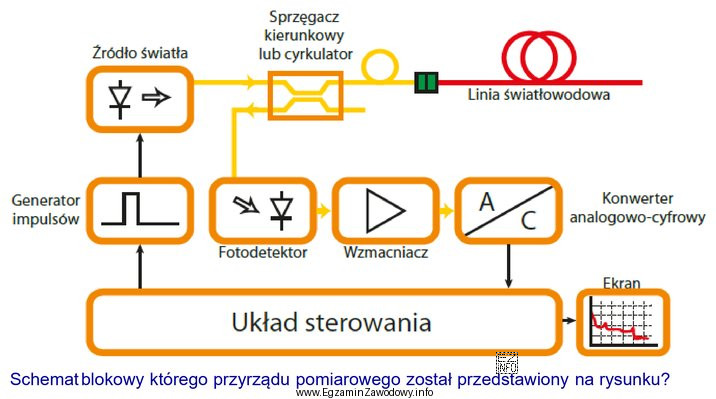

Reflektometr OTDR (optyczny reflektometr w dziedzinie czasu) jest przyrządem przeznaczonym do pomiarów i diagnostyki torów światłowodowych. Zasada działania polega na wysłaniu krótkiego impulsu światła do włókna i analizie sygnału powrotnego (rozproszenia oraz odbić). Dzięki temu można:
- określić odległość do zdarzeń w torze (np. złącze, spaw, załamanie, przerwa),
- ocenić jakość połączeń (zdarzenia refleksyjne i nierefleksyjne),
- wykrywać i lokalizować uszkodzenia na długich odcinkach instalacji.
Dlatego odpowiedź "Reflektometru OTDR." pasuje do zadań wymagających lokalizacji nieciągłości i oceny toru światłowodowego.
"Oscyloskopu cyfrowego." oraz "Oscyloskopu analogowego." są typowymi przyrządami do obserwacji przebiegów elektrycznych w czasie. Mogą być użyteczne w elektronice lub przy analizie sygnałów na wyjściu urządzeń, ale same w sobie nie są narzędziem do wyznaczania odległości do zdarzeń wzdłuż kilometrowego toru światłowodowego.
"Reflektometru TDR." odnosi się do reflektometrii elektrycznej (time-domain reflectometry) używanej głównie w kablach miedzianych lub liniach transmisyjnych przewodowych. Choć idea "odległość do nieciągłości" jest podobna, TDR nie realizuje pomiaru w domenie optycznej i nie zastępuje OTDR przy światłowodach.
W praktyce egzaminacyjnej warto zapamiętać: światłowód → OTDR, a kabel miedziany/linia elektryczna → TDR. To ogranicza ryzyko pomylenia narzędzi o podobnych nazwach.
