Prędkość ruchu siłownika (zarówno podczas wysuwania, jak i wsuwania tłoczyska) zależy bezpośrednio od tego, jak szybko czynnik roboczy (powietrze/olej) może dopływać do odpowiedniej komory oraz jak szybko może być z niej odprowadzany. W praktyce oznacza to, że elementy regulujące przepływ w konkretnej gałęzi układu wpływają na prędkość ruchu tylko w tym kierunku, którego dotyczą.

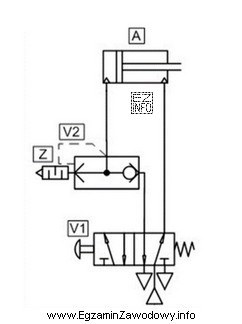

W tym zadaniu kluczowe jest powiązanie elementu V2 z kierunkiem ruchu "wsuwania tłoczyska". Jeżeli V2 w torze odpowiadającym za wsuwanie powoduje zwiększenie dostępnego przepływu (np. poprzez mniejsze zdławienie w tym kierunku), to siłownik szybciej realizuje ruch powrotny. Dlatego poprawna jest odpowiedź: "Zwiększa prędkość wsuwania tłoczyska siłownika."
Pozostałe odpowiedzi opisują inne możliwe skutki działania elementu regulacyjnego, ale niezgodne z funkcją V2 w tym konkretnym połączeniu na schemacie:
- "Zmniejsza prędkość wsuwania tłoczyska siłownika." – byłoby prawdziwe, gdyby V2 ograniczał przepływ właśnie w kierunku wsuwania (większe dławienie lub mniejszy przekrój przepływu w tym kierunku).
- "Zwiększa prędkość wysuwania tłoczyska siłownika." – dotyczyłoby sytuacji, gdy V2 oddziałuje na tor zasilania/odpowietrzania związany z wysuwem, a nie z ruchem powrotnym.
- "Zmniejsza prędkość wysuwania tłoczyska siłownika." – analogicznie, wymagałoby, aby V2 ograniczał przepływ w torze odpowiedzialnym za wysuw.
Wskazówka egzaminacyjna: przy takich pytaniach zawsze najpierw ustal, który port/gałąź schematu odpowiada za dany kierunek ruchu siłownika, a dopiero potem oceniaj, czy element zwiększa czy zmniejsza przepływ (i w którym kierunku). To minimalizuje pomyłki "wsuwanie vs wysuwanie".
