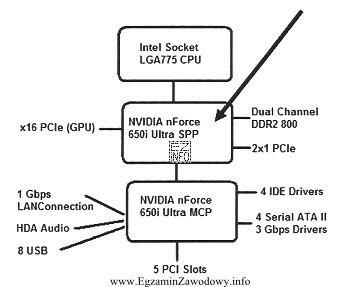

Na schemacie chipsetu nForce 650i Ultra strzałka wskazuje układ SPP, czyli funkcjonalny odpowiednik mostka północnego (northbridge). To element odpowiedzialny za połączenia o najwyższej przepustowości w klasycznej architekturze płyt głównych: przede wszystkim obsługę pamięci RAM (przez kontroler pamięci) oraz komunikację z kartą graficzną przez PCIe.
W tym chipsecie SPP obsługuje pamięć DDR2-800 w trybie Dual Channel. Każdy kanał pamięci ma standardowo 64 bity szerokości. Gdy pracują dwa kanały równolegle, kontroler pamięci przesyła dane jednocześnie dwoma torami: 2 × 64 bity = 128 bitów. Dlatego poprawna jest odpowiedź mówiąca o możliwości wykorzystania magistrali 128-bitowej do przesyłania danych między pamięcią RAM a kontrolerem pamięci.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- DDR3-800 i DDR2-800 jako Dual Channel – miesza dwa różne standardy pamięci. Dual Channel dotyczy pracy dwóch kanałów w ramach tego samego kontrolera i kompatybilnych modułów, a nie łączenia DDR3 z DDR2.
- DDR 400 w Dual Channel dla zgodności z DDR2 800 – to błędne założenie o "zachowaniu zgodności" między DDR i DDR2; są to różne generacje pamięci o odmiennych wymaganiach elektrycznych i organizacji.
- Typowe pamięci DDR SDRAM – odpowiedź zbyt ogólna i niezgodna z kontekstem schematu, który wskazuje na DDR2 (np. DDR2-800).
W praktyce znajomość tej roli SPP pomaga w diagnozie wydajności: jeśli pamięć nie działa w Dual Channel (np. przez złą obsadę slotów), realna przepustowość spada względem trybu 128-bitowego.
