KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 19.

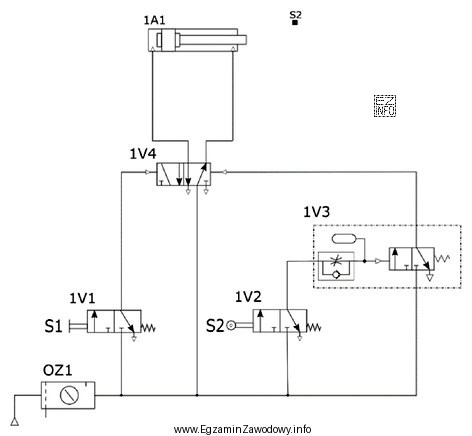

Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?
Jaką funkcję w układzie sterowania przedstawionym na schemacie peł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie element 1V3 jest zaworem dławiąco-zwrotnym. Zawory dławiąco-zwrotne są używane do regulacji prędkości ruchu siłownika poprzez dławienie przepływu powietrza w jednym kierunku i umożliwienie swobodnego przepływu w przeciwnym kierunku. W tym przypadku zawór 1V3 jest umieszczony w taki sposób, że dławienie przepływu powietrza następuje podczas powrotu tłoczyska siłownika, co powoduje jego opóźnienie. Dlatego poprawną odpowiedzią jest "Opóźnia powrót tłoczyska siłownika."
